АВР Шкаф автоматического ввода резерва АВР.ЭП 25-1.1К IP54. 25А

Шкаф автоматического ввода резерва АВР .ЭП 25-1.1К IP54. Два ввода без секционирования. 25А. Отходящие группы

Два ввода без секционирования. Шкаф автоматического ввода резерва АВР.ЭП 25-1.1К IP54 предназначен для переключения с основного Ввода 1 (приоритетного) на резервный – Ввод 2, при не соответствии параметров сети нормируемым значениям. А также обратное переключение при восстановлении параметров напряжения на Вводе 1.

На каждом из вводов реле контроля фаз осуществляет:

• Контроль обрыва фаз
• Контроль чередования фаз
• Контроль асимметрии фаз
• Контроль значения напряжения (регулировка 5-50%)
• Регулировку времени АПВ (автоматическое повторное включение 0-600с)
• Регулировку времени срабатывания защиты (0-10с)

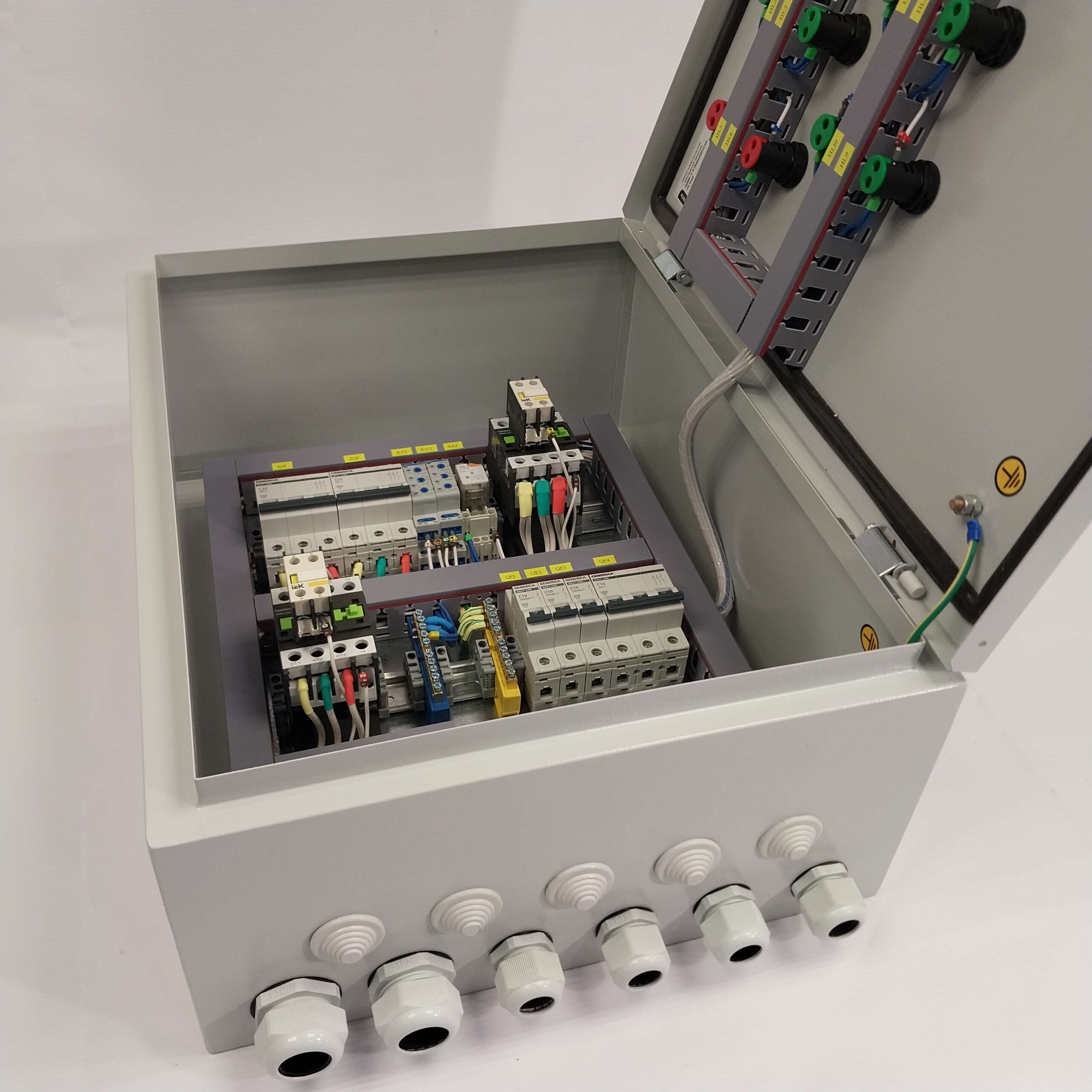

Силовая часть расключена проводом ПУГВ 4мм2 ГОСТ с применением обжимных наконечников. Подключение вводных кабельных линий выполняется через клеммы сечением до 6 мм2. Ввод кабелей производится через гермоввода. Размер шкафа 500х400х220. Степень защиты IP54.

Данное изделие может быть использовано в качестве ППУ (панель противопожарных устройств).

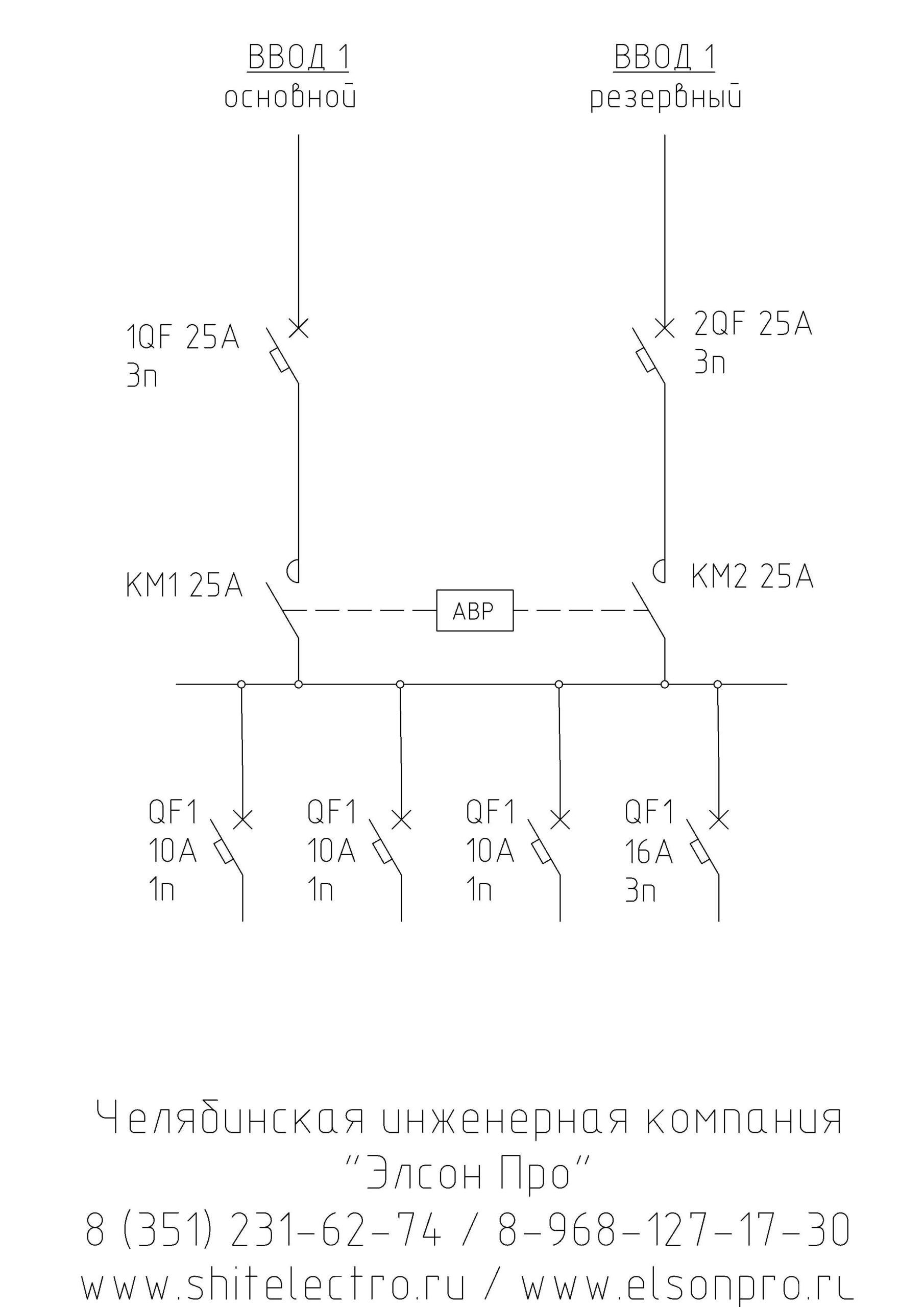

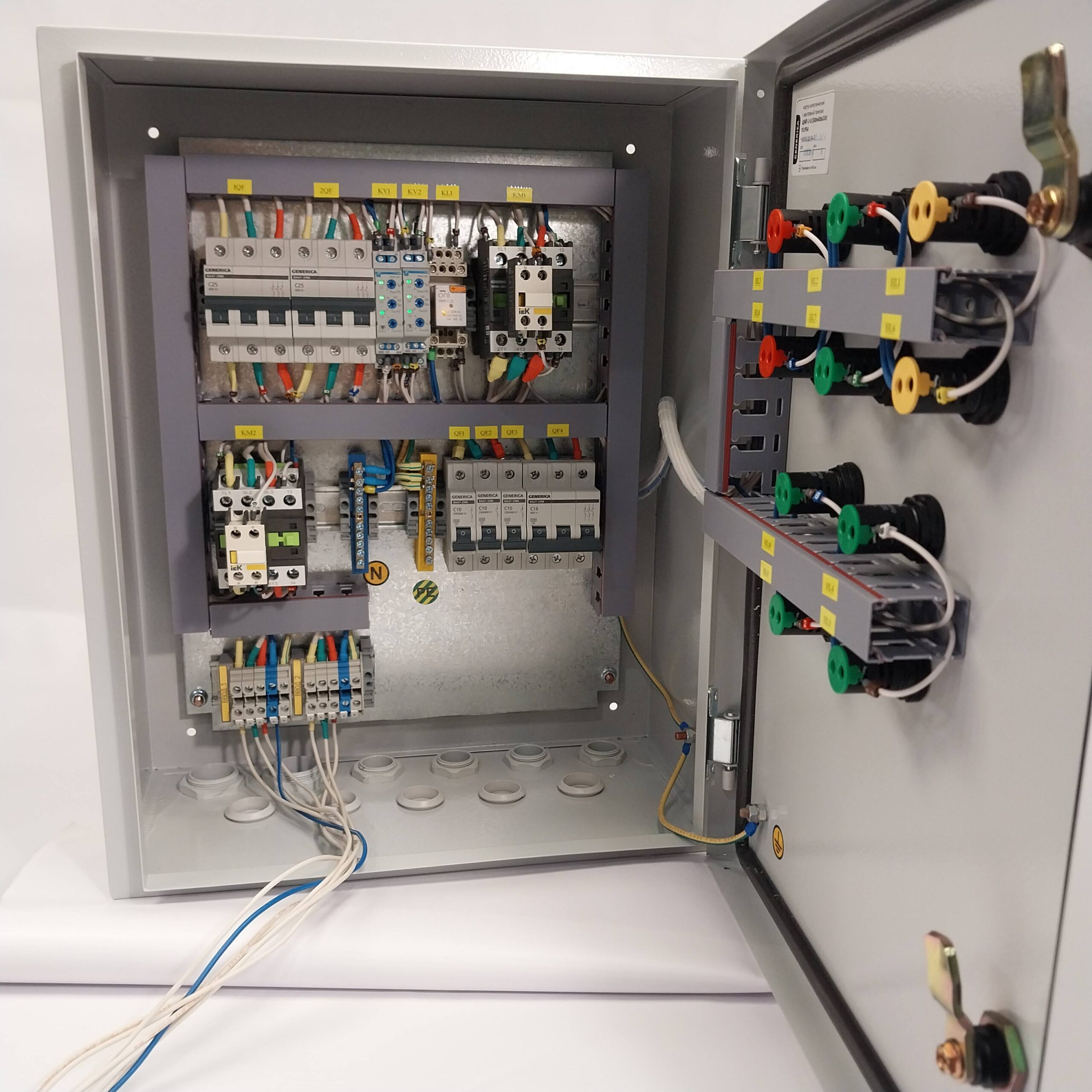

Шкаф АВР.ЭП 25-1.1К IP54 конструктивно состоит:

1. Трехполюсный автоматический выключатель 25А С GENERICA (ввода) – 2 шт.
2. Контактор трехполюсный 25А GENERICA – 2 шт.
3. Схема управления, включая реле контроля фаз (РНПП-312) на обоих вводах.
4. Однополюсный автоматический выключатель 10А С (отходящие группы) – 3 шт.
5. Трехполюсный автоматический выключатель 16А С (отходящие группы) – 1 шт.

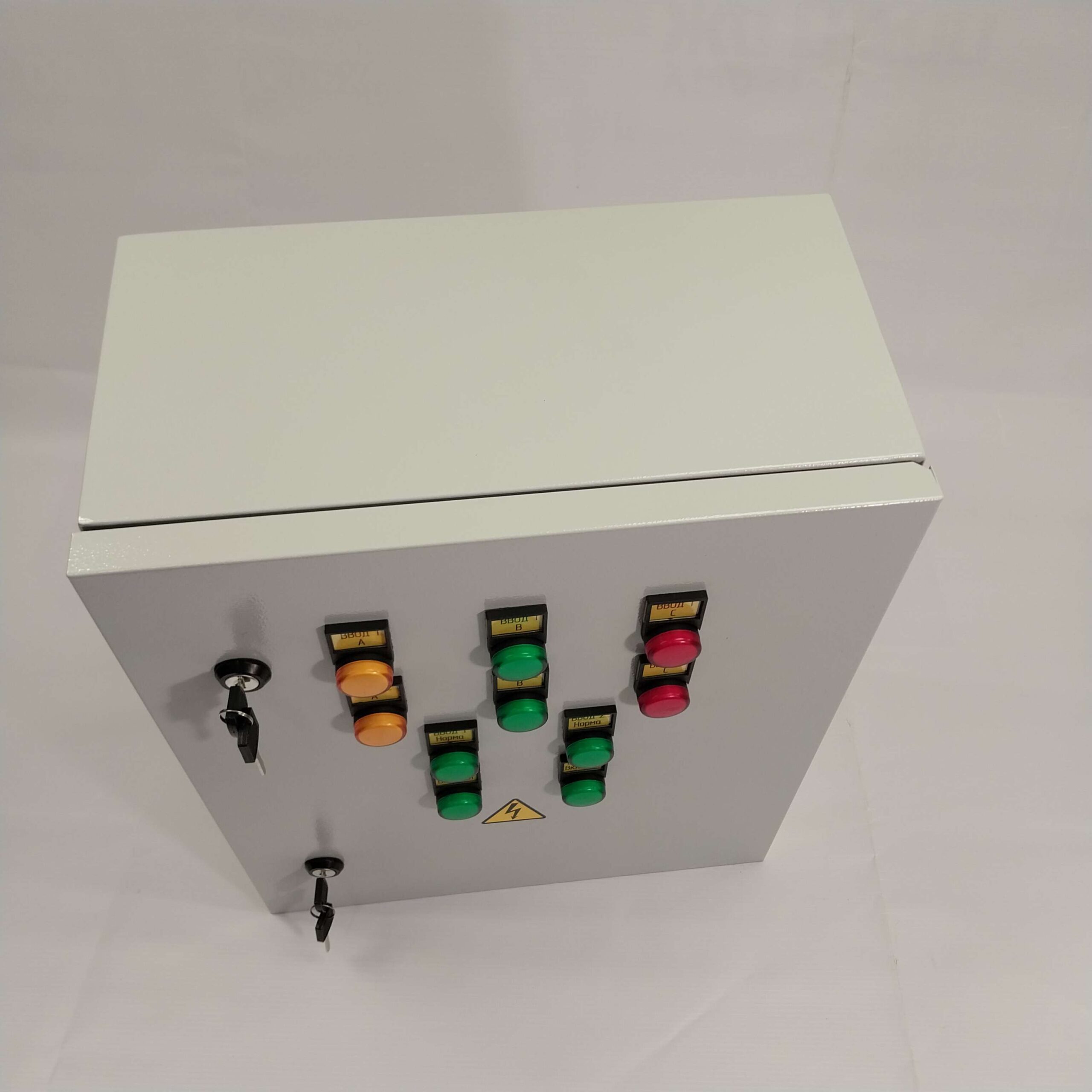

6. Корпус шкафа 500х400х220 IP54.

По требованию заказчика может быть изменена конфигурация автоматических выключателей отходящих групп и их номинальные токи.

Качественное и недорогое решение для питания ответственных потребителей.

Шкаф АВР.ЭП 25-1.1К IP54 готов к подключению!
