Проектирование электрощитов

Проектирование электрощитового оборудования

Данная услуга все больше становится востребованной у наших заказчиков.  И этому есть ряд причин:

1. Строгое соблюдение норм безопасности и правил эксплуатации.
2. Потребность в наглядном представлении заказываемой продукции. Габариты, возможность подвода кабельных линий.
3. Необходима техническая проработка изделия: размещение оборудования, схемы силовых цепей и цепей управления, места ввода кабеля, компоновка щитов, размещение элементов управления и индикации, и т.д.
4. Наличие документации для дальнейшего согласования.
5. Подробная спецификация применяемого оборудования. И ценовое предложение на изготовление на нашем сборочном участке.

Наша компания успешно выполняет разработку комплекта рабочей (проектной) документации как отдельных электрических щитов, так и сборок. Назначение изделий самое разнообразное. Проектирование электрощитов:

• ГРЩ, ВРУ, АВР
• Шкафы автоматики и управления
• Электрощитовые, РУ-0,4 кВ, трансформаторные подстанции
• Электрощиты для частного дома и квартиры
• и т.д.

В своих проектах наша компания использует оборудование КЭАЗ, IEK, Контактор, ONI, ОВЕН, TDM, EKF, System Electric. Мы выполняем проект электрощита как для частных лиц, так и  для предприятий.

При проектировании электрического щита мы выполняем:

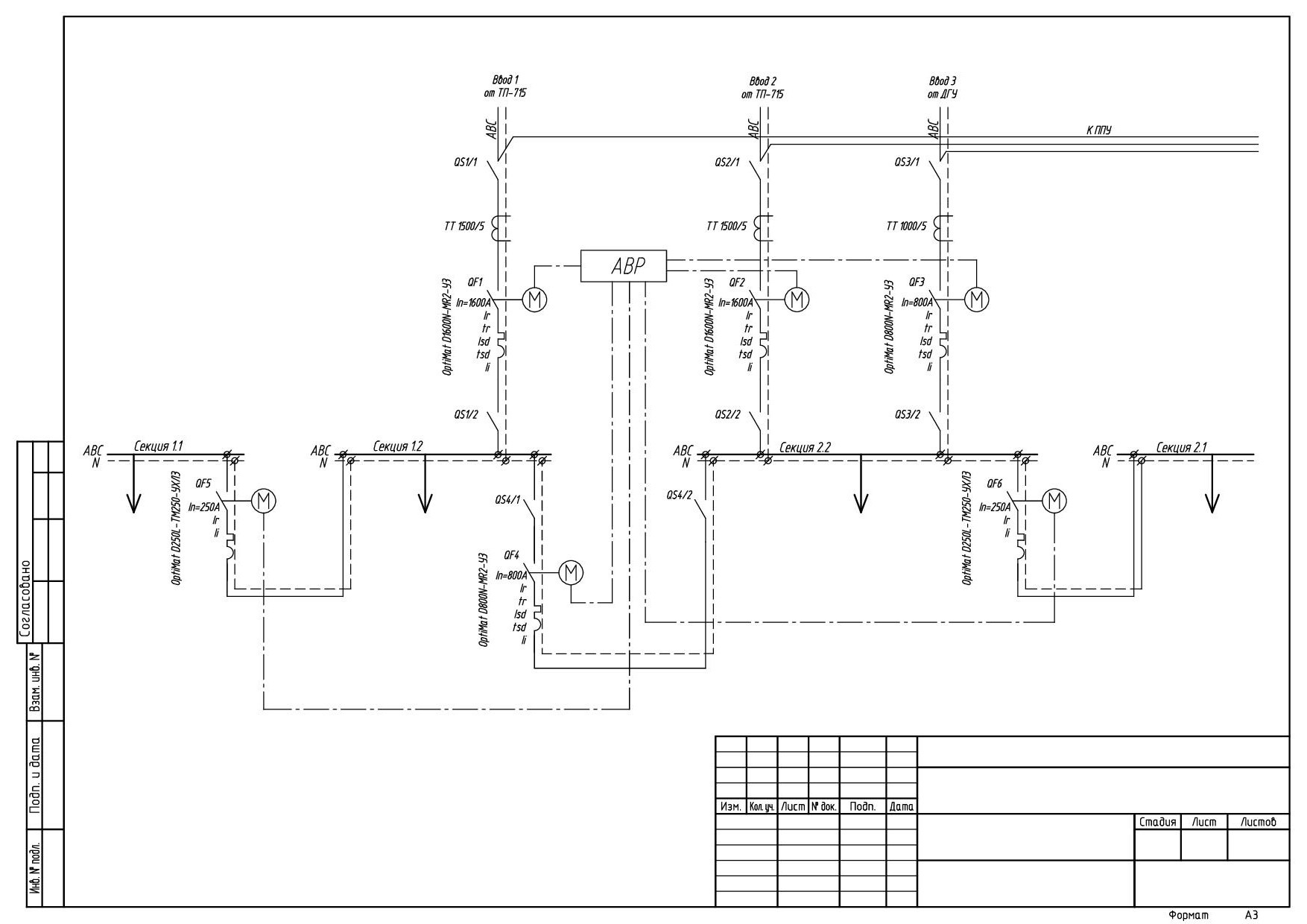

• Разработку однолинейной схемы электроснабжения.

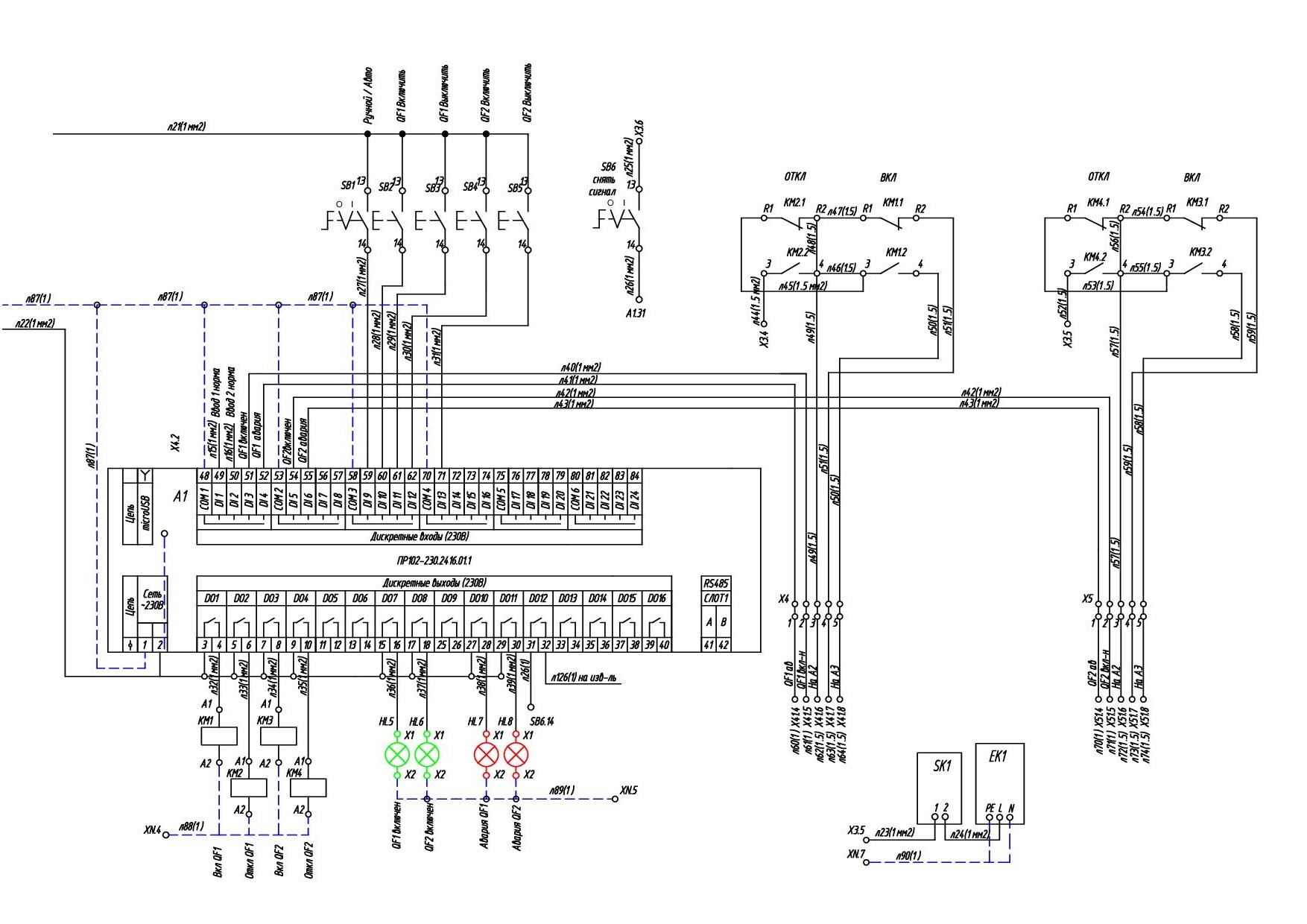

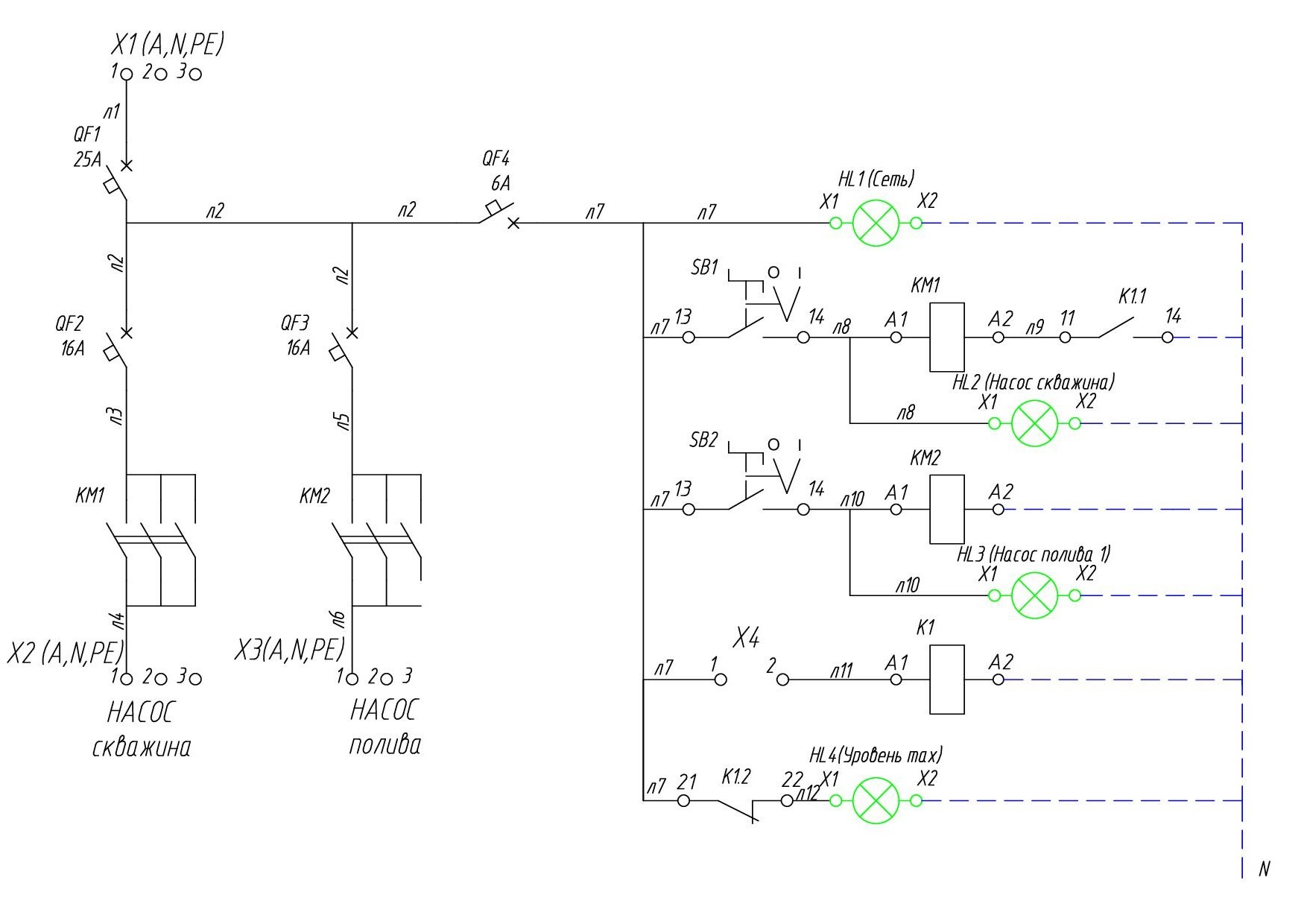

• Разработку принципиальной электрической схемы для цепей управления с маркировкой всех соединений и клеммных сборок. Предоставляем таблицу соединений.

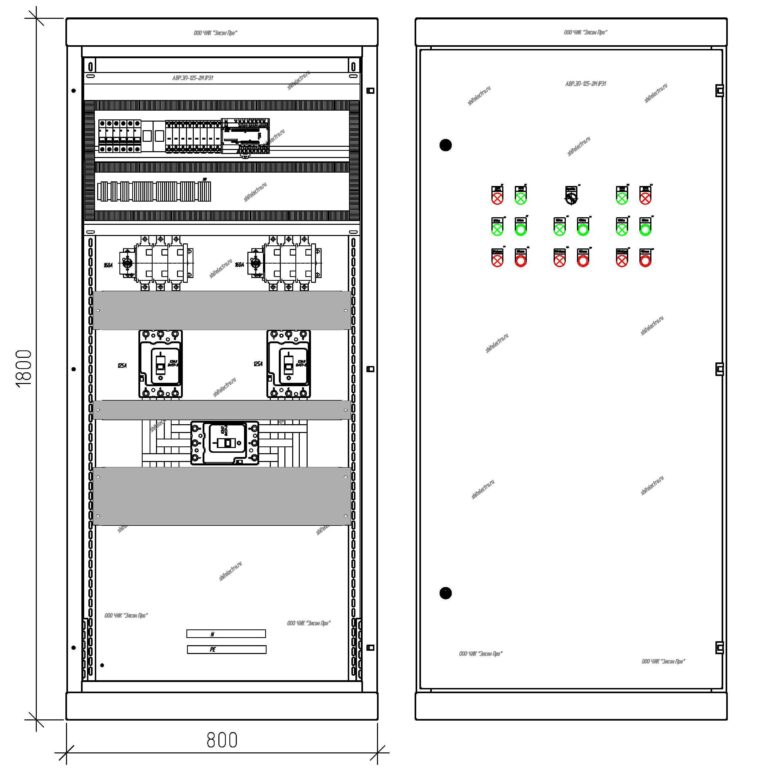

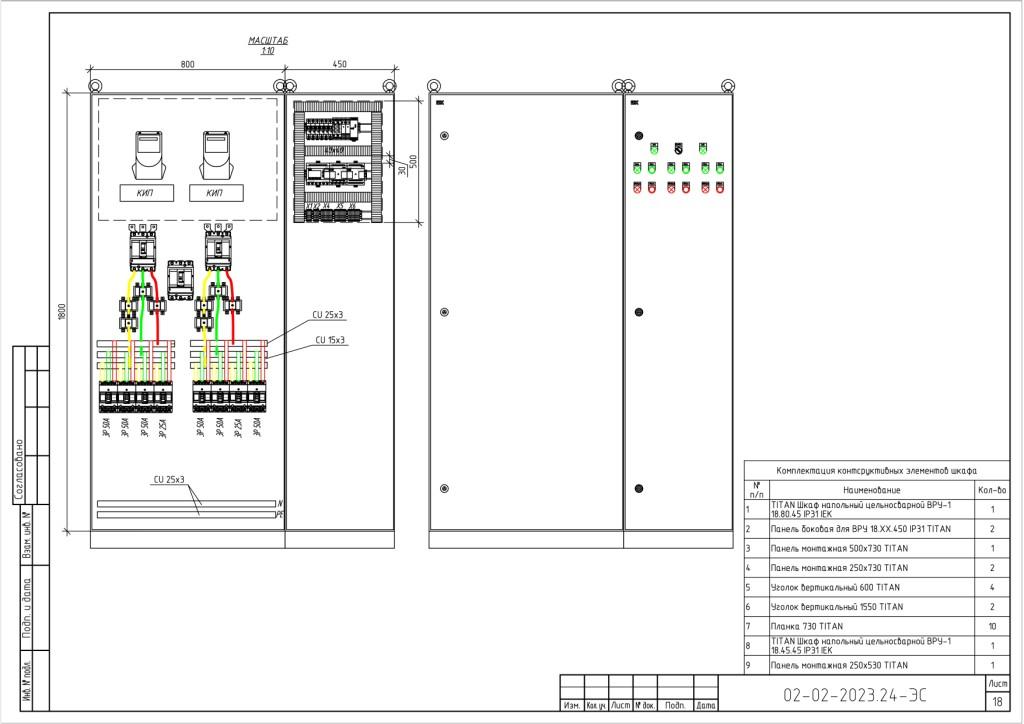

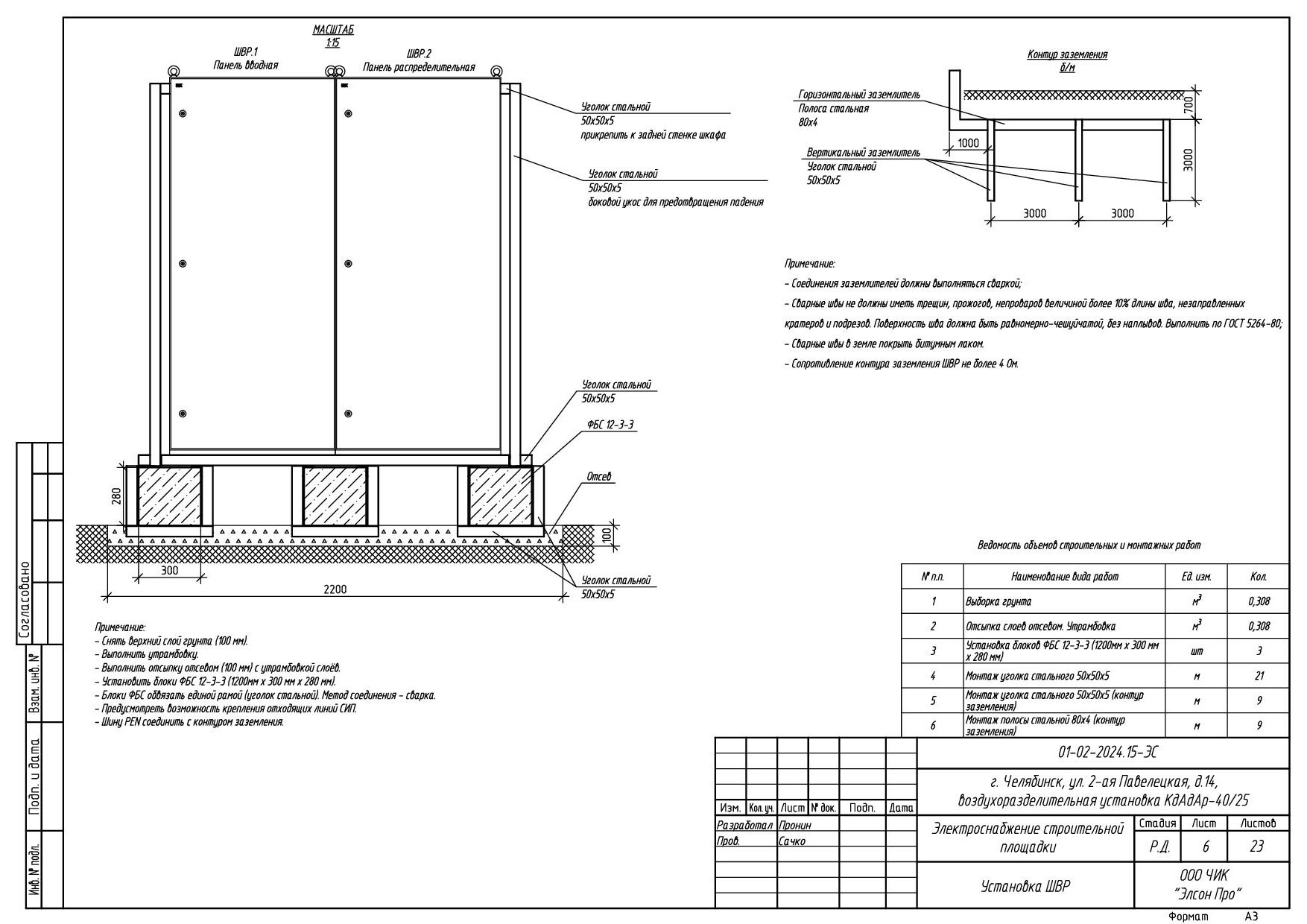

• Отрисовку общего габарита шкафа или сборки шкафов. Расположение электроаппаратов, шин, панелей слаботочных цепей, приборов учета и т.д. внутри шкафа с указанием размеров. Монтажные панели, профили, рейки, лонжероны.
• Подробную спецификацию изделий, материалов и оборудования.
• Подготовку коммерческого предложения на изготовление, поставку и монтаж на объекте (при необходимости) электрощита.

Стоимость работ по проектированию электрощитового оборудования незначительна по сравнению с самим изделием в сборе. Но при этом позволяет Заказчику значительно снизить риски и получить в будущем качественное изделие с нужными параметрами.

Проект электрощита для частного дома

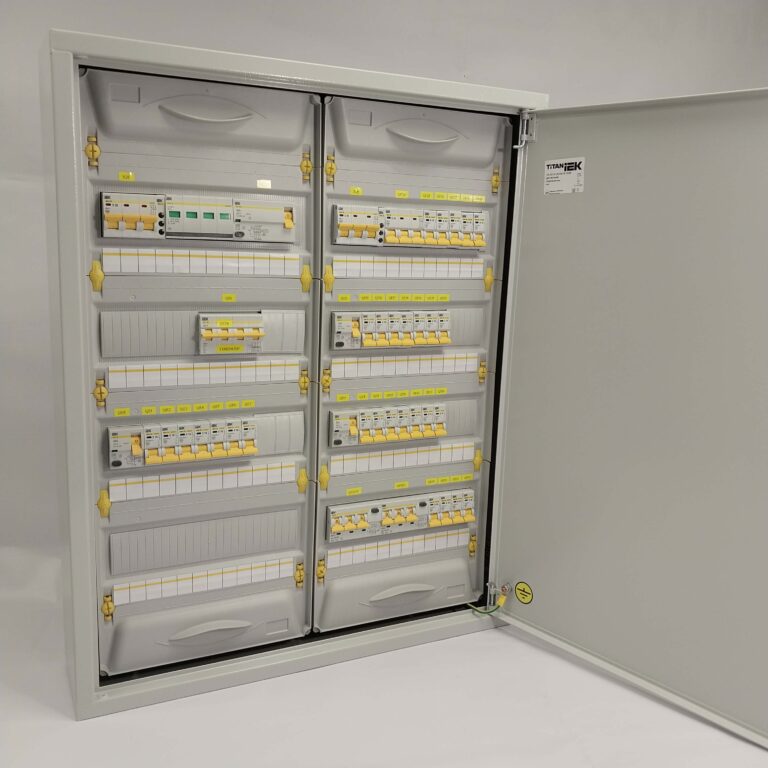

Проектирование электрощитов для частных домов и квартир – наиболее востребованная услуга у наших Заказчиков. Результат данных работ – это надежно собранный электрический щит.

Для разработки щита от Заказчика необходимо :

• Перечень потребителей, их мощности. Это количество розеточных групп и групп освещения. Единичные мощные потребители, например, плиты, водонагреватели, котлы и т.д. Потребители вне дома (бани, гаражи), которые запитываются транзитом. Предусмотреть питание на скважину, охрану, видеонаблюдение, насосы.
• Значение выделенной мощности на объект.
• Определить необходимость стабилизации напряжения. Будут или нет подключаться стабилизаторы напряжения.
• Учет электроэнергии.
• Резервирование питания. Возможность подключения генератора. Его мощность, количество фаз.

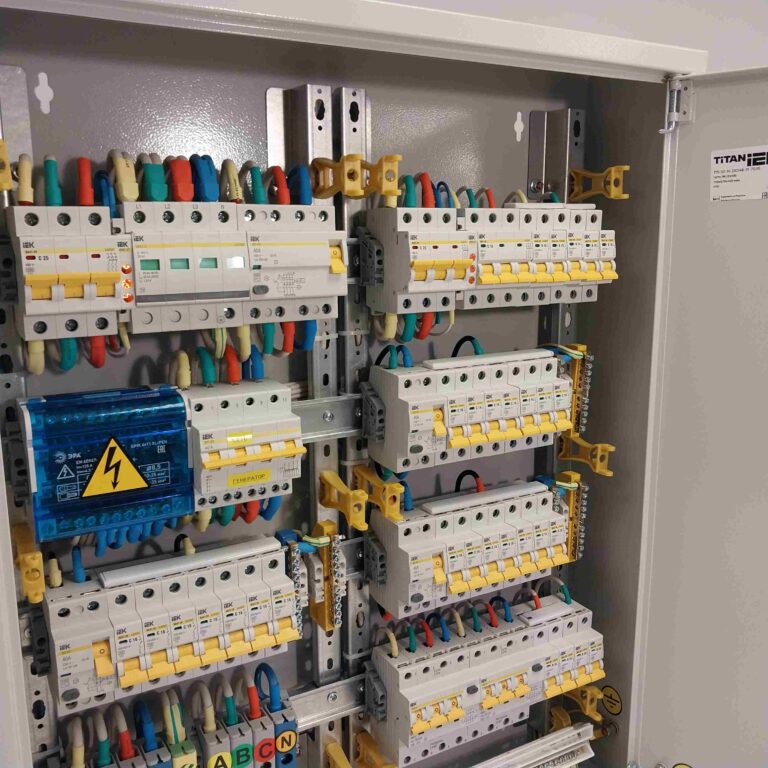

• Наличие УЗИП (ОПН). Устройство защиты от импульсных перенапряжений (грозовые возмущения).
• Индикация сети, напряжений и тока как на основном вводе, так и на резервном.
• Различные устройства автоматики. Реле напряжения, реле отключения неприоритетной нагрузки (при нехватки мощности). Удаленное управление нагрузкой.
• В помощь мы предоставляем опросной лист. Скачать опросной лист на проектирование электрощита

После получения всех данных, наши специалисты приступают к разработке документации:

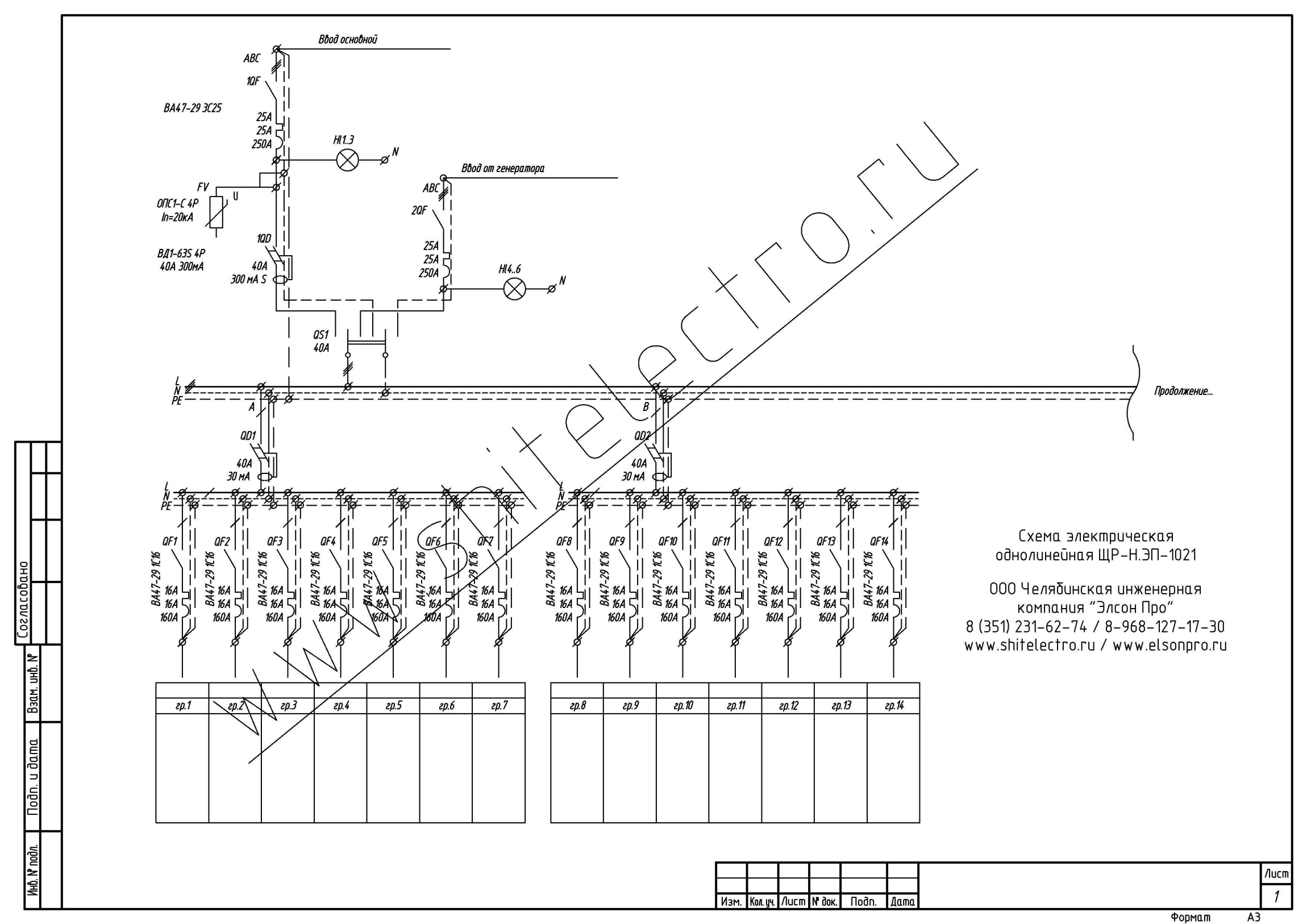

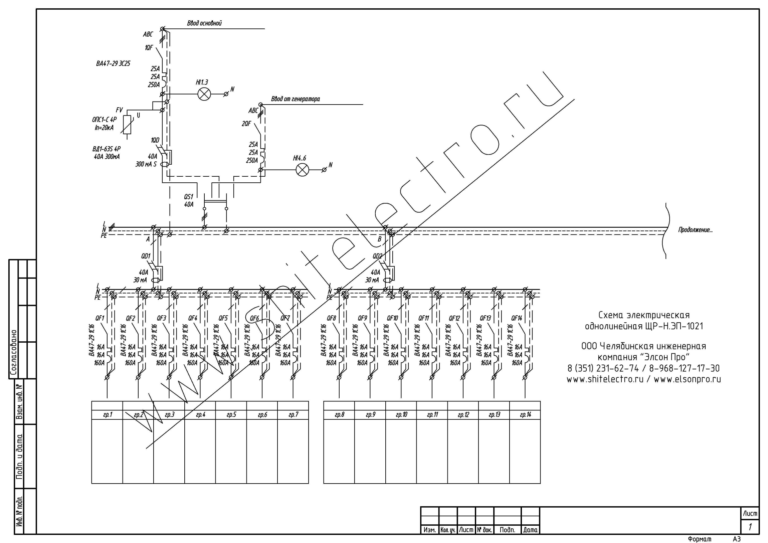

• Однолинейная схема. Отображаются все потребители и формируется общая система электроснабжения.
• Определяются все необходимые защитные аппараты, их номинальные параметры.
• Разрабатываются схемы управления и индикации.

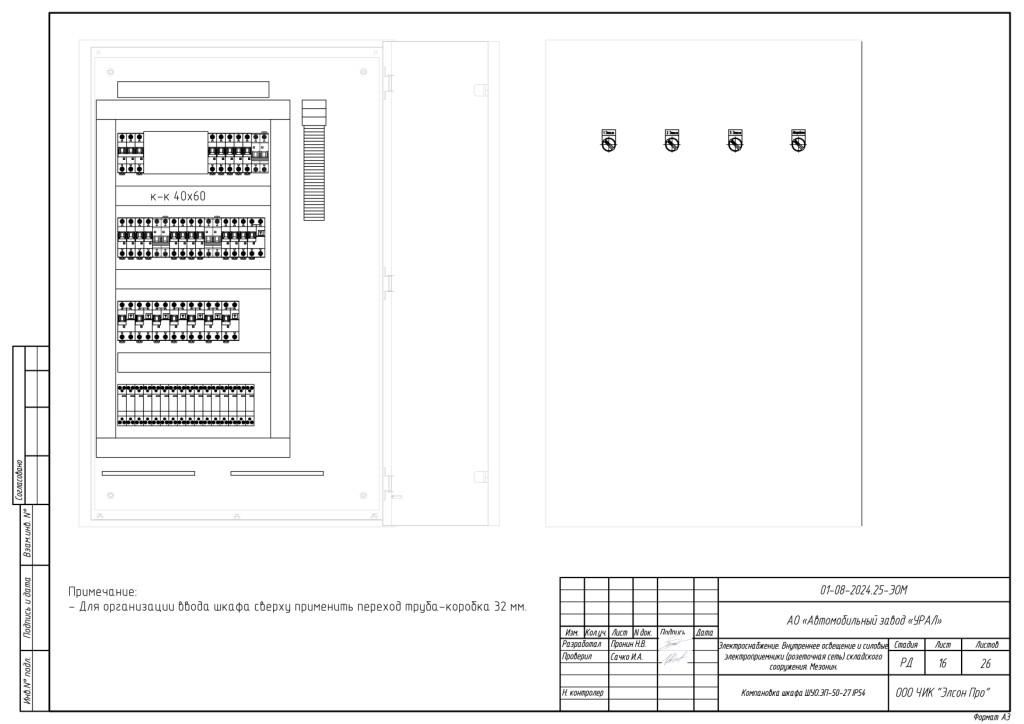

• Создается визуальная компоновка щита, где указывается расположение аппаратов, шин N и PE. Предусматривается удобство подключения кабельных линий.
• Формируется полная спецификация оборудования.
• Комплект документации передается заказчику. Мы подготавливаем ценовое предложение на сборку.

Цены на проектирование электрощитов

Квартира: от 6000 руб.

Частный дом, коттедж: от 10 000 руб.

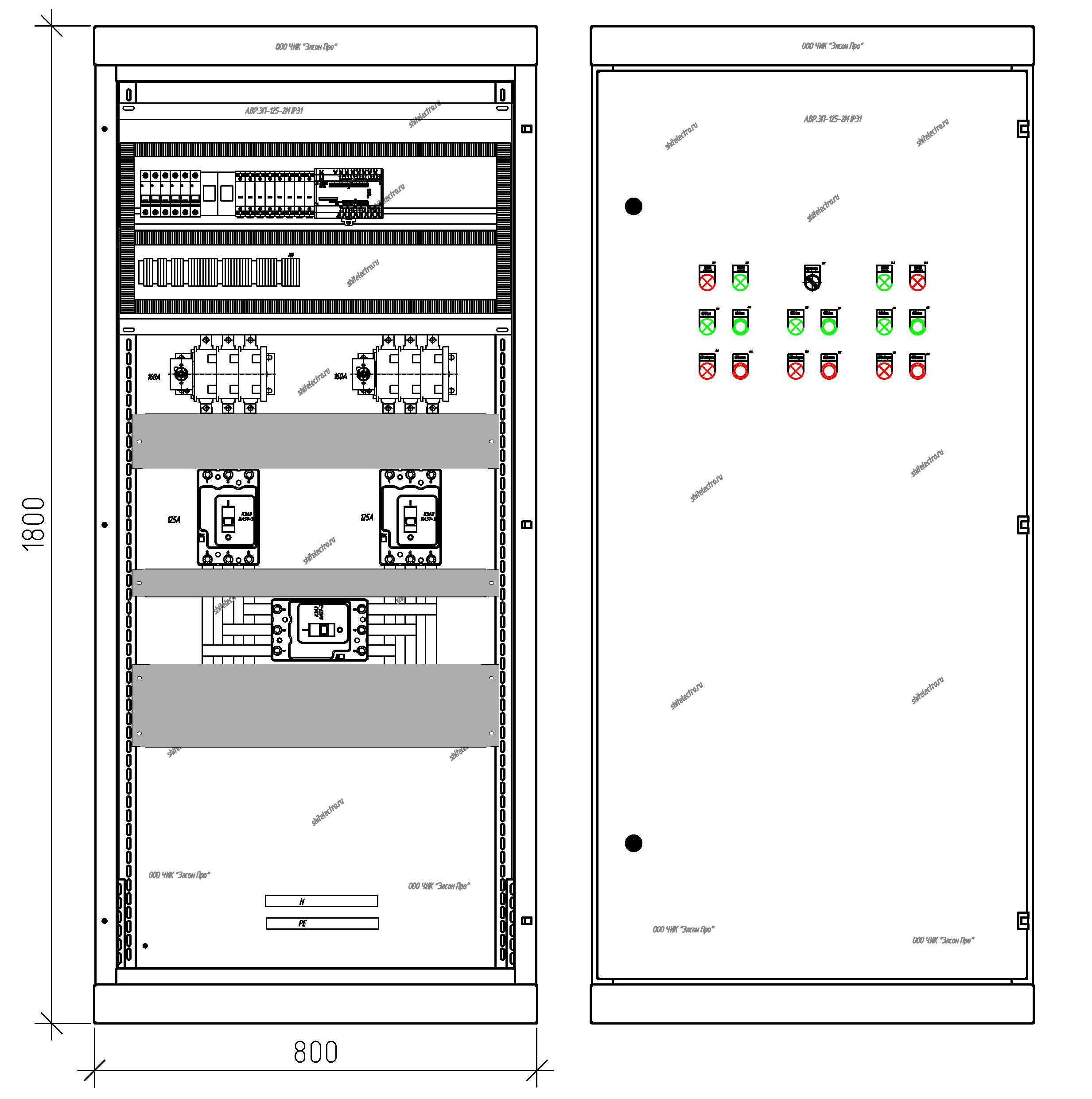

ВРУ, АВР: от 20 000 руб.

ГРЩ: от 30 000 руб.

РП-0.4, электрощитовые: По запросу.

Шкафы управления и автоматики: По запросу.

* Окончательная стоимость зависит от насыщенности и сложности проекта.

Магазин электрощитового оборудования

Проектирование электрощита по доступным ценам!

8 (351) 231-62-74 / 8-968-127-17-30

elsonpro@yandex.ru

Примеры проектов электрощитового оборудования:

• Апрель, 2026г. Московская область.

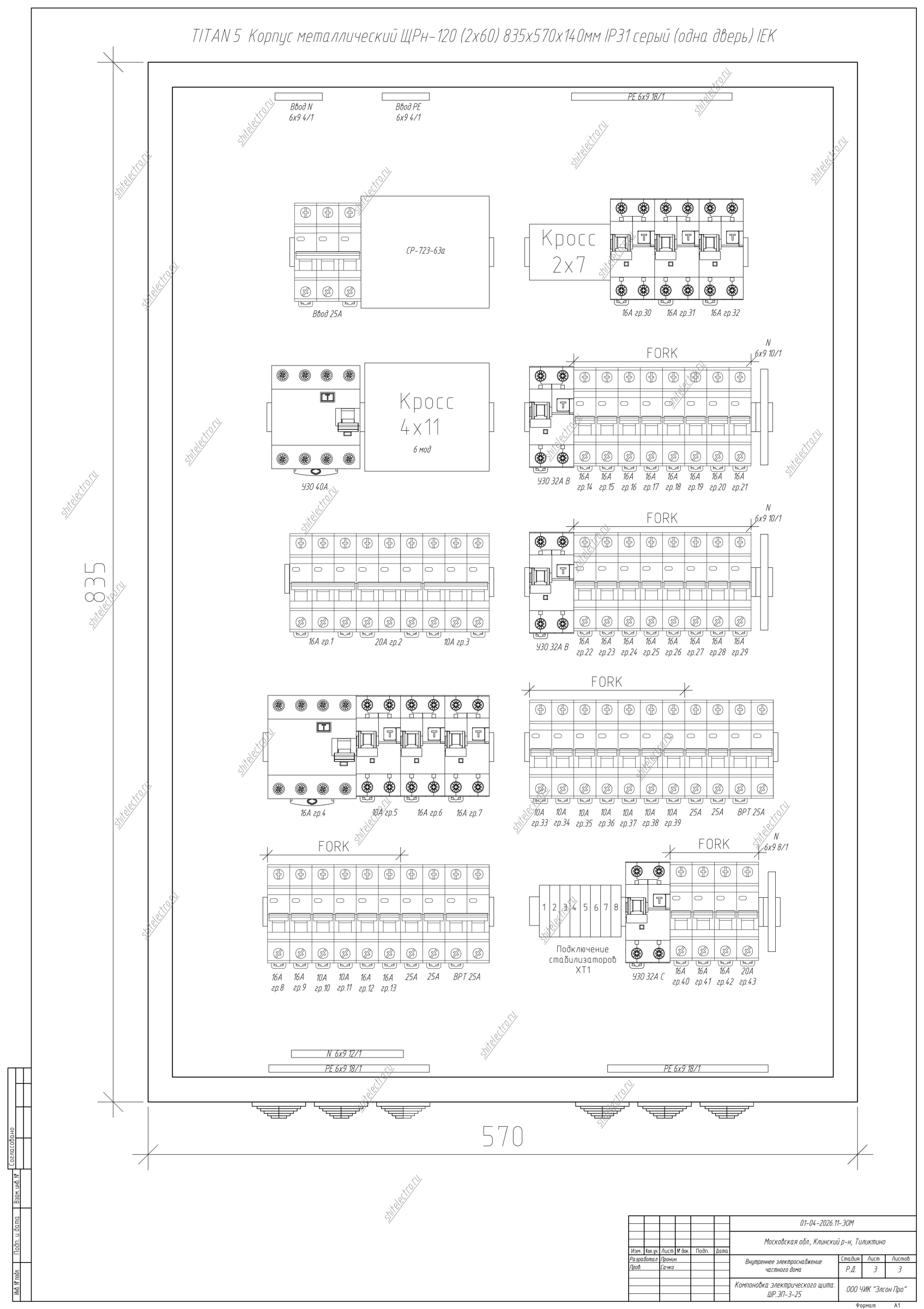

Скачать и посмотреть документацию: Проект электрического щита для частного дома
