Устройство автоматического ввода резерва АВР.ЭП-250-2 IP31

Устройство автоматического ввода резерва АВР.ЭП-250-2 IP31 собранное на два ввода с секционированием:

Шкаф автоматического ввода резерва выполнен на базе программируемого реле. Предназначен для управления двумя вводными и одним секционным автоматическими выключателями с электроприводом.

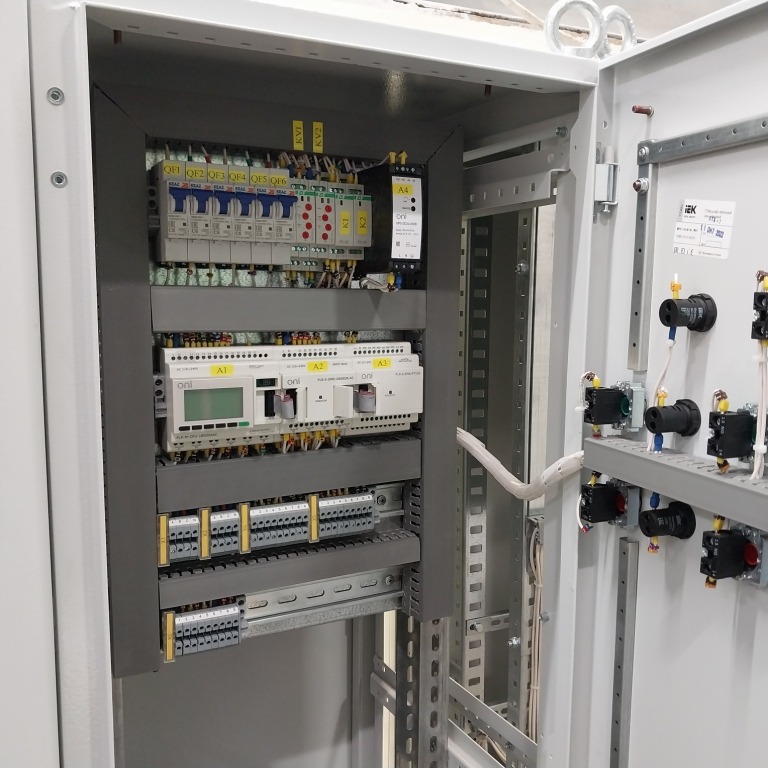

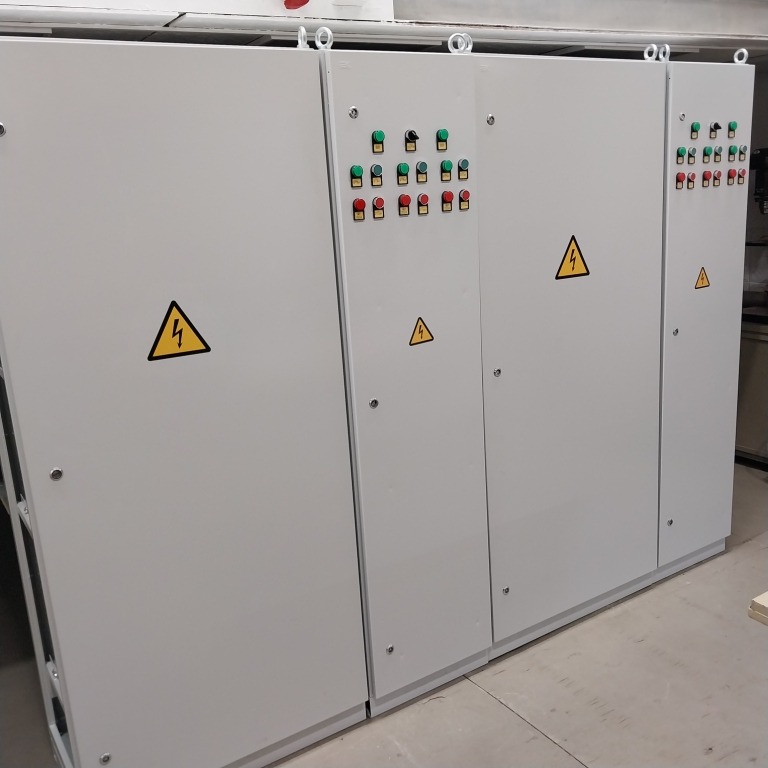

• Состоит из двух панелей. Панель вводно-распределительная (1800х800х450) и панель управления (1800х450х450).

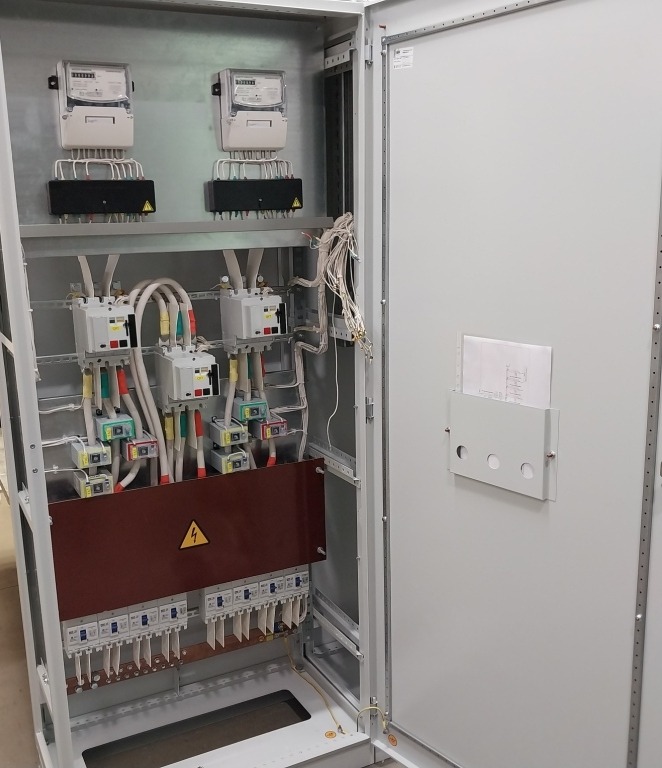

• Вводные автоматические выключатели с электроприводом на ток 250А. Регулируемые уставки защит.
• Секционный автоматический выключатель с электроприводом на ток 125А. Регулируемые уставки защит.

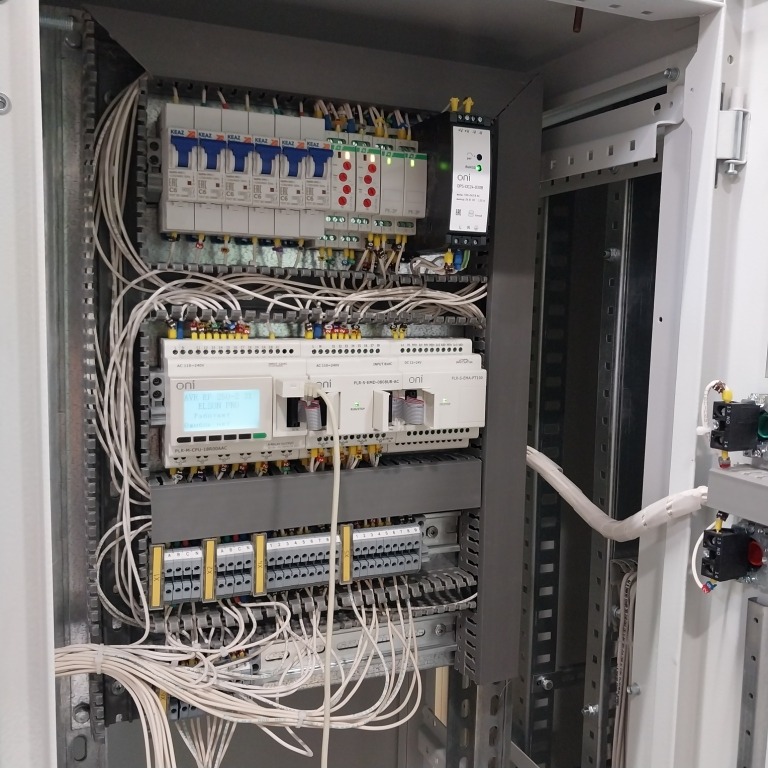

• Управление осуществляется при помощи программируемого реле.
• Контроль напряжения на вводах (минимальное и максимальное значение, чередование, асимметрия). Есть возможность отключения контроля параметров.
• Наличие индикации положения АВ (включен).
• Наличие индикации аварийного срабатывания АВ (по току перегрузки или КЗ).
• Ручной и автоматический режим. Ручной режим предусматривает управление с кнопок на панели.
• Предусмотрены блокировки ошибочных переключений как в автоматическом, так и в ручном режиме. Запрет на встречное включение, одновременное включение, запрет на срабатывание при аварии на одной из секций шин. Отслеживание неисправности работы привода.
• Отходящие линии каждой секции шин: АВ 50А 3п – 3шт,  АВ 25А 3п – 1шт.
• Степень защиты IP31.

Дополнительная комплектация:

Степень защиты IP54. Диспетчеризация по RS-485. Светозвуковая сигнализация при наличии аварии. Различное число отходящих линий. Замена ламп индикации на графическую панель HMI.

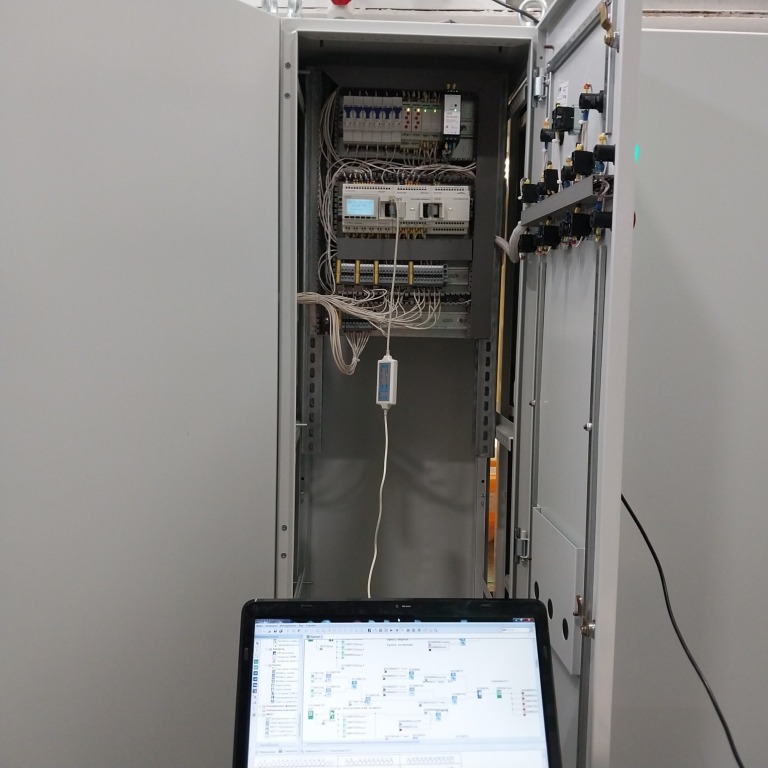

Так же наша компания предлагает все необходимые услуги по монтажу и наладке автоматического ввода резерва на объекте Заказчика.
