Шкаф автоматического ввода резерва 160А АВР.ЭП-160-2К IP31

Шкаф автоматического ввода резерва АВР.ЭП-160-2К IP31. 2 ввода с секционированием. 160А

Шкаф автоматического ввода резерва выполнен на базе программируемого реле ОВЕН. Предназначен для управления двумя вводными и одним секционным контактором.

Состав изделия:

• Выключатель автоматический OptiMat E250N160 160А с аварийным контактом – 2 шт.
• Контактор ПМЛ-6100-160А – 2 шт. Вводные.
• Контактор ПМЛ-5100-125А – 1 шт. Секционный.

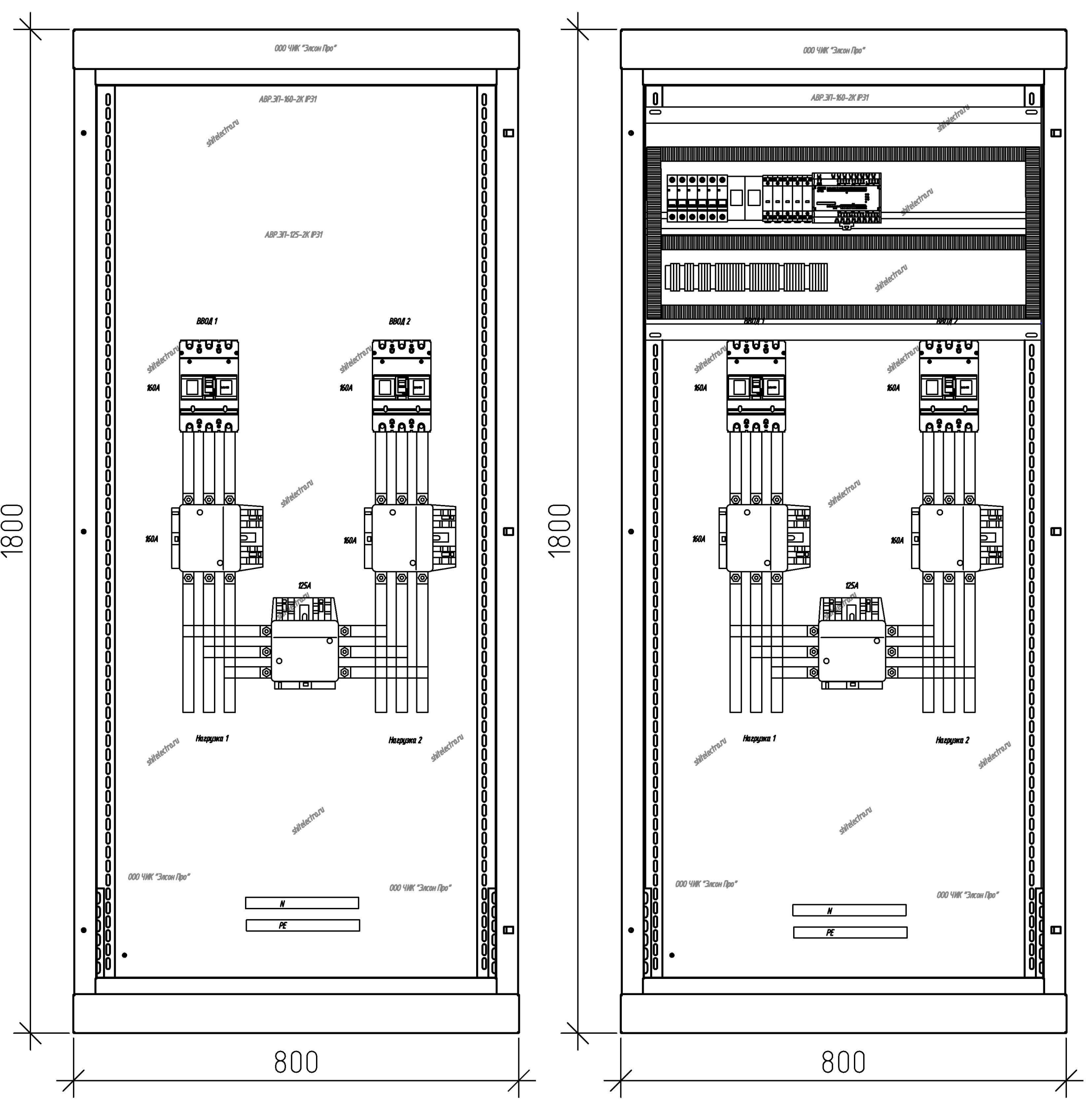

• Корпус ВРУ цельносварной 1800х800х450 IP31 с цоколем.
• Система АВР на базе программируемого реле ПР102 ОВЕН. Реле контроля фаз, лампы, кнопки, переключатель, модульные АВ, реле промежуточные.
• Комплект шин.

Алгоритм работы в автоматическом режиме:

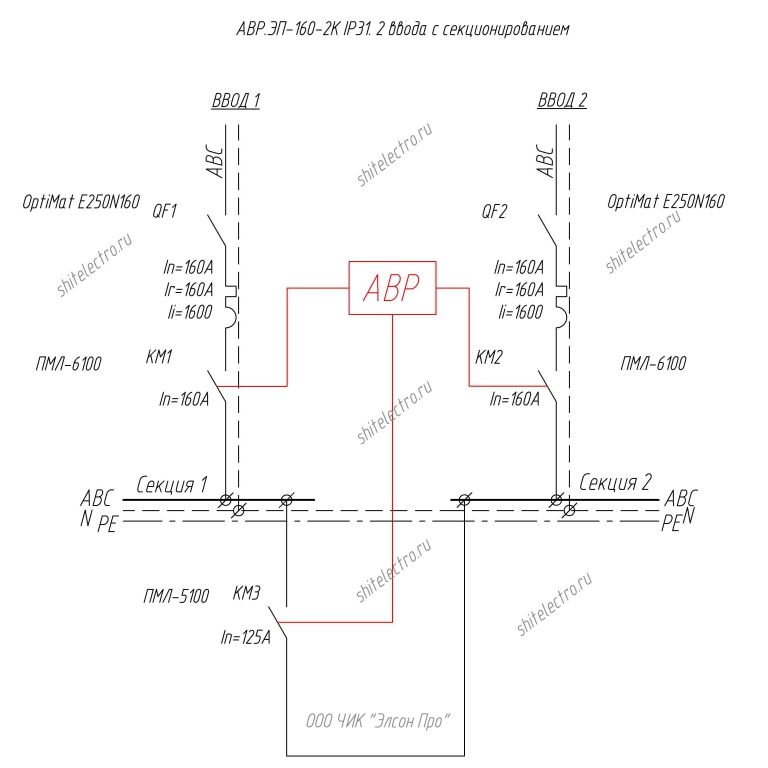

• При наличии напряжения на обоих вводах будут включены контакторы KM1 и KM2 (вводные). На обоих секциях появится напряжение. KM3 (секционный) выключен.
• При пропадании напряжения на Вводе 1 (или не соответствии нормируемым параметрам) происходит отключение КМ1 и включение КМ3.
• При восстановлении напряжения на Вводе 1 происходит отключение КМ3 и включение КМ1.
• При пропадании напряжения на Вводе 2 (или не соответствии нормируемым параметрам) происходит отключение КМ2 и включение КМ3.
• При восстановлении напряжения на Вводе 2 происходит отключение КМ3 и включение КМ2.
• Необходимые временные задержки переключений согласовываются с заказчиком.

Ручной режим

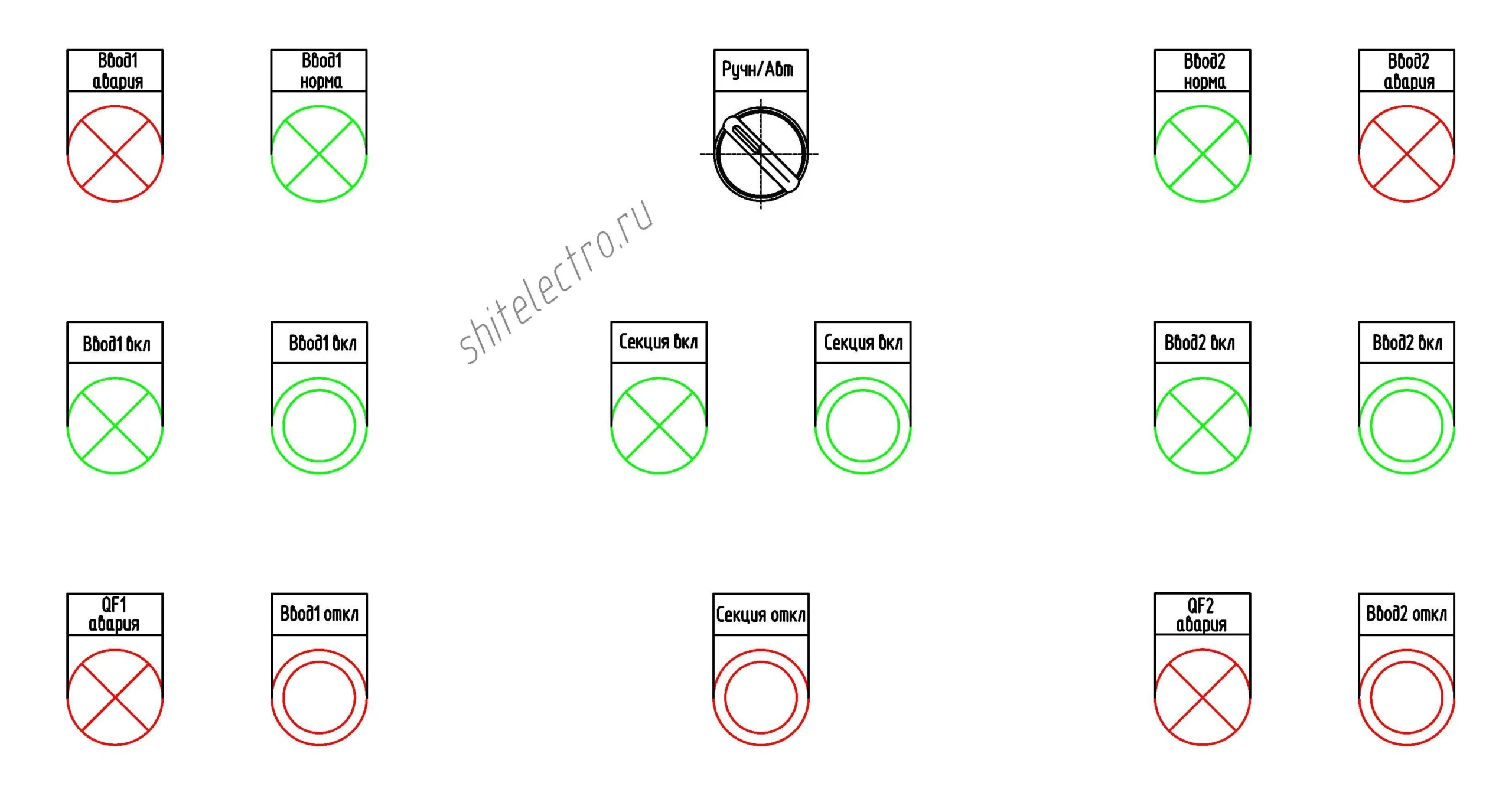

• Ручной режим позволяет выполнять включение/отключение контакторов непосредственно с кнопок на двери шкафа.

На каждом из вводов реле контроля фаз осуществляет:

• Контроль обрыва фаз.
• Контроль чередования фаз.
• Контроль асимметрии фаз.
• Контроль значения напряжения (регулировка 5-50%).
• Регулировку времени АПВ (автоматическое повторное включение 0-600с).
• Регулировку времени срабатывания защиты (0-10с).
• Отключение некоторых регулировок.

Блокировки

• Предусмотрены блокировки ошибочных переключений как в автоматическом, так и в ручном режиме. Запрет на встречное включение, одновременное включение, запрет на срабатывание при аварии на одной из секций шин (по перегрузке или току КЗ).

Дополнения

• Степень защиты IP54.
• Диспетчеризация по RS-485.
• Светозвуковая сигнализация при наличии аварии.
• Отходящие группы.
• Замена ламп индикации на графическую панель HMI.
• Красная дверь.
• Учет электроэнергии.

Преимущества шкафа АВР.ЭП-160-2К IP31

• Надежные, отработанные решения.
• Полностью российские комплектующие.
• Простота в обслуживании.

Так же наша компания предлагает все необходимые услуги по монтажу и наладке автоматического ввода резерва на объекте Заказчика.
