Шкаф автоматического ввода резерва 160А АВР.ЭП-160-2М IP31

291 000

  • Схема АВР: Два ввода с секционированием.
  • Номинальный ток: 160А.
  • Коммутационные аппараты: АВ с электроприводом.
  • Режимы: Ручной и автоматический.
  • АВР построен на базе свободно программируемого реле.
  • Наличие блокировок.
  • Контроль параметров напряжения по обоим вводам.
  • Наличие индикации сети, положения АВ.
  • Индикация аварийного срабатывания АВ.

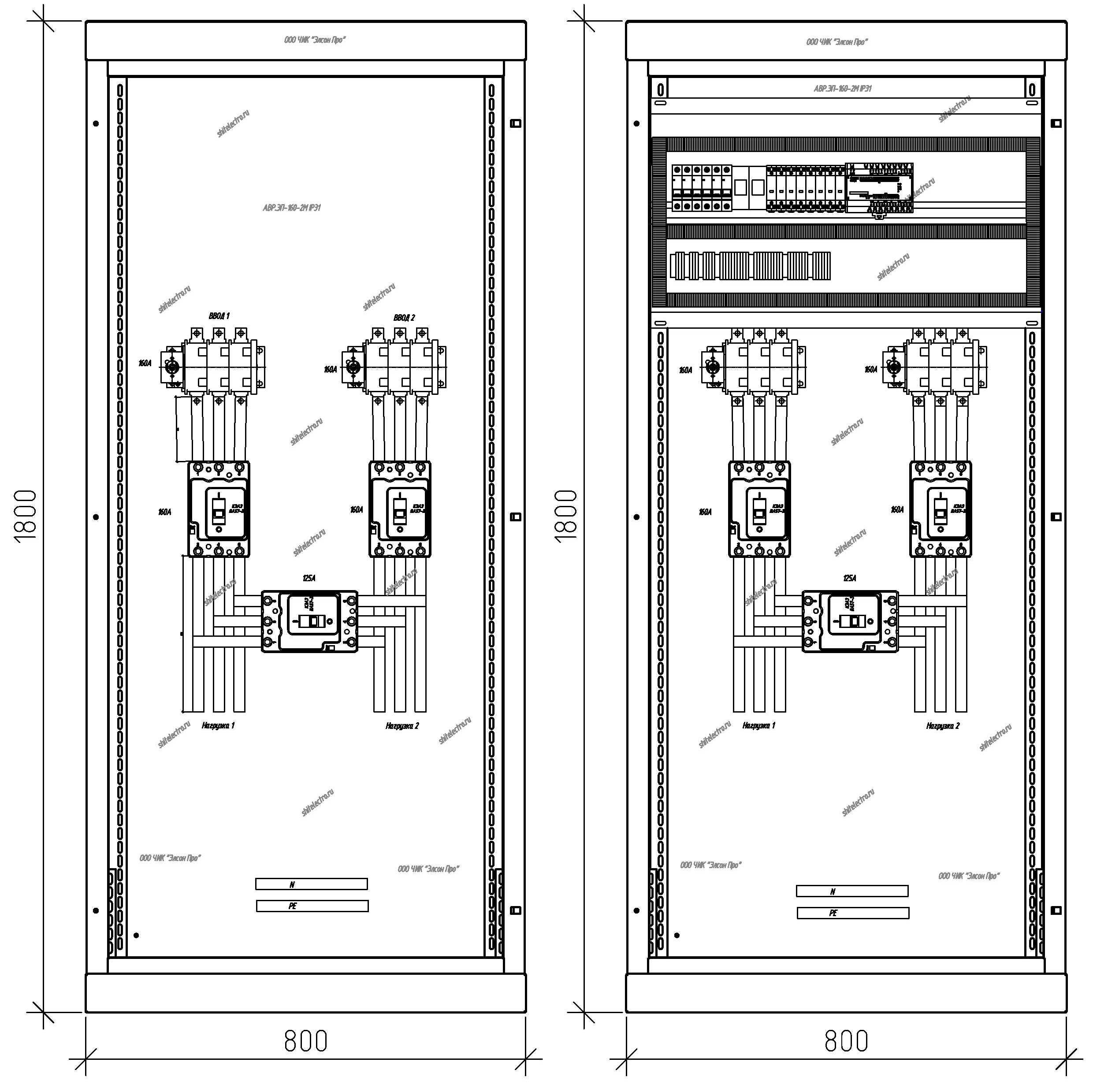

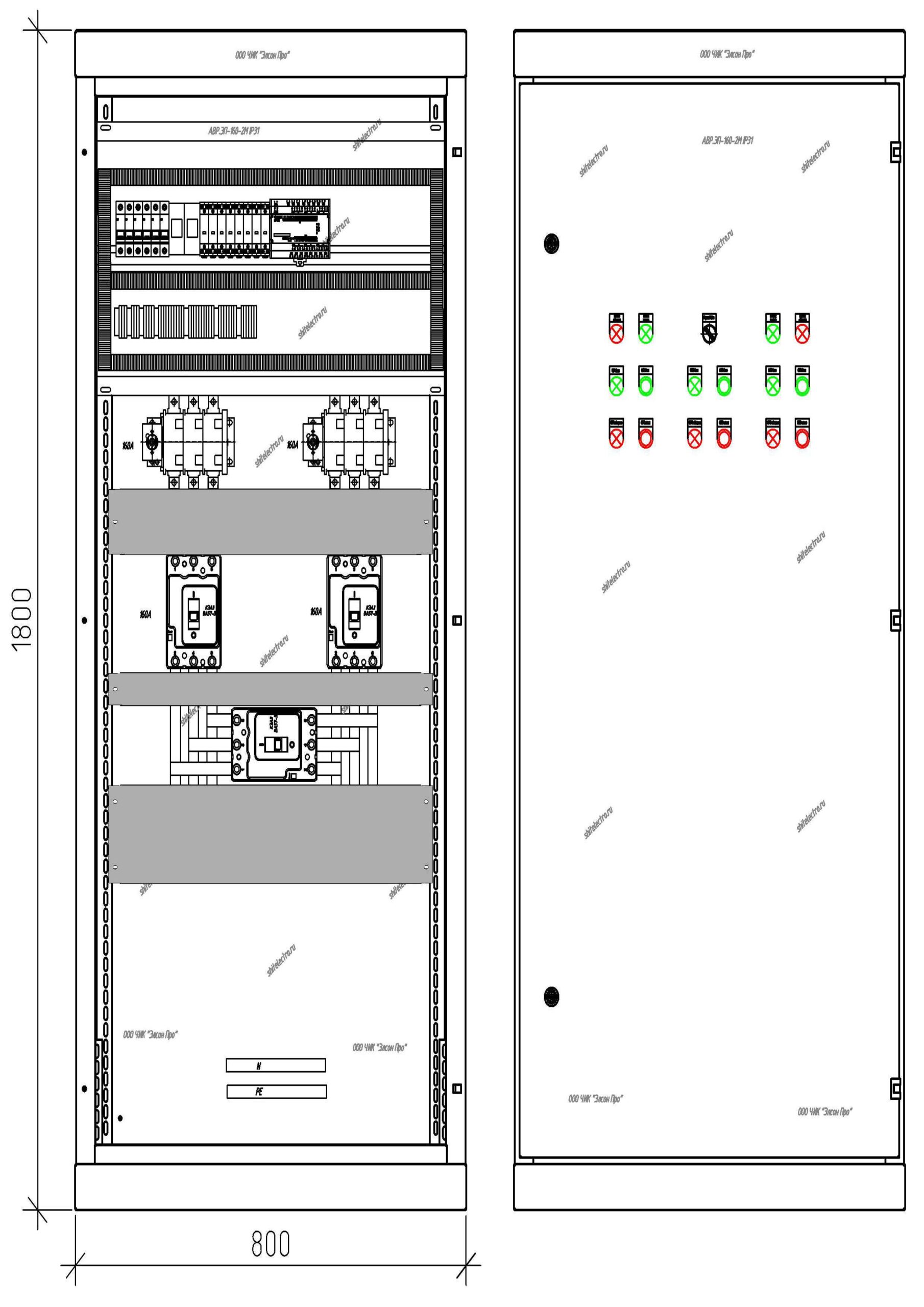

  • Размер корпуса: 1800х800х450 мм.
  • Может быть применен в качестве ППУ (противопожарной панели управления).

Смотреть видео по шкафам АВР

Проконсультироваться и заказать:

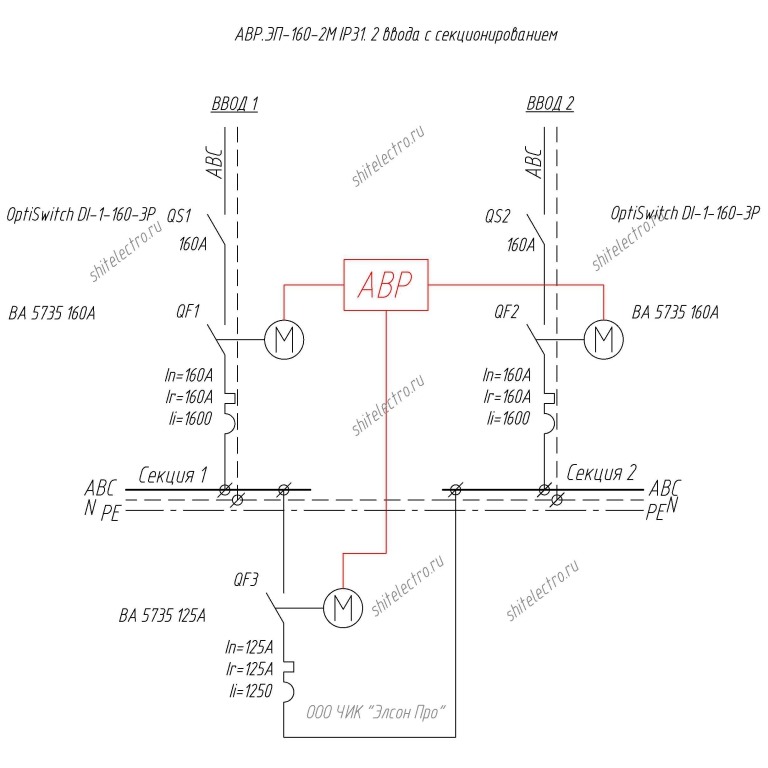

Шкаф автоматического ввода резерва АВР.ЭП-160-2М IP31. 2 ввода с секционированием. 160А

Шкаф автоматического ввода резерва выполнен на базе программируемого реле ОВЕН. Предназначен для управления двумя вводными и одним секционным автоматическими выключателями с электроприводом.

Состав изделия:

  • Выключатель нагрузки OptiSwitch DI-1-160-3P 160А – 2 шт.
  • Выключатель автоматический ВА 5735 160А ПЭ230AC с электроприводом. Ввода. – 2 шт.
  • Выключатель автоматический ВА 5735 125А ПЭ230AC с электроприводом. Секционный. – 1 шт
  • Корпус ВРУ цельносварной 1800х800х450 IP31 с цоколем.
  • Система АВР на базе программируемого реле ПР102 ОВЕН. Реле контроля фаз, лампы, кнопки, переключатель, модульные АВ, реле промежуточные.
  • Комплект шин.

Алгоритм работы в автоматическом режиме:

  • При наличии напряжения на обоих вводах будут включены автоматические выключатели QF1 и QF2 (вводные). На обоих секциях появится напряжение. QF3 (секционный) выключен.
  • При пропадании напряжения на Вводе 1 (или не соответствии нормируемым параметрам) происходит отключение QF1 и включение QF3.
  • При восстановлении напряжения на Вводе 1 происходит отключение QF3 и включение QF1.
  • При пропадании напряжения на Вводе 2 (или не соответствии нормируемым параметрам) происходит отключение QF2 и включение QF3.
  • При восстановлении напряжения на Вводе 2 происходит отключение QF3 и включение QF2.
  • Необходимые временные задержки переключений согласовываются с заказчиком.

Ручной режим

  • Ручной режим позволяет выполнять включение/отключение автоматических выключателей непосредственно с кнопок на двери шкафа.

На каждом из вводов реле контроля фаз осуществляет:

  • Контроль обрыва фаз.
  • Контроль чередования фаз.
  • Контроль асимметрии фаз.
  • Контроль значения напряжения (регулировка 5-50%).
  • Регулировку времени АПВ (автоматическое повторное включение 0-600с).
  • Регулировку времени срабатывания защиты (0-10с).
  • Отключение некоторых регулировок.

Блокировки

  • Предусмотрены блокировки ошибочных переключений как в автоматическом, так и в ручном режиме. Запрет на встречное включение, одновременное включение, запрет на срабатывание при аварии на одной из секций шин. Отслеживание неисправности работы привода.

Дополнения

  • Степень защиты IP54.
  • Диспетчеризация по RS-485.
  • Светозвуковая сигнализация при наличии аварии.
  • Отходящие группы.
  • Замена ламп индикации на графическую панель HMI.
  • Красная дверь.
  • Учет электроэнергии.

Преимущества шкафа АВР.ЭП-160-2М IP31

  • Надежные, отработанные решения.
  • Полностью российские комплектующие.
  • Простота в обслуживании.

Так же наша компания предлагает все необходимые услуги по монтажу и наладке автоматического ввода резерва на объекте Заказчика.
