Электрощит для частного дома с ОПН, противопожарным УЗО и Генератором ЩР-Н.ЭП-1021 25А

Щит электрический распределительный для частного дома, коттеджа или офиса. Имеет встроенные ограничителемь напряжения (ОПН), противопожарное УЗО и переключение на генератор. Металлический ЩР-Н.ЭП-1021 25А, 3 фазы.

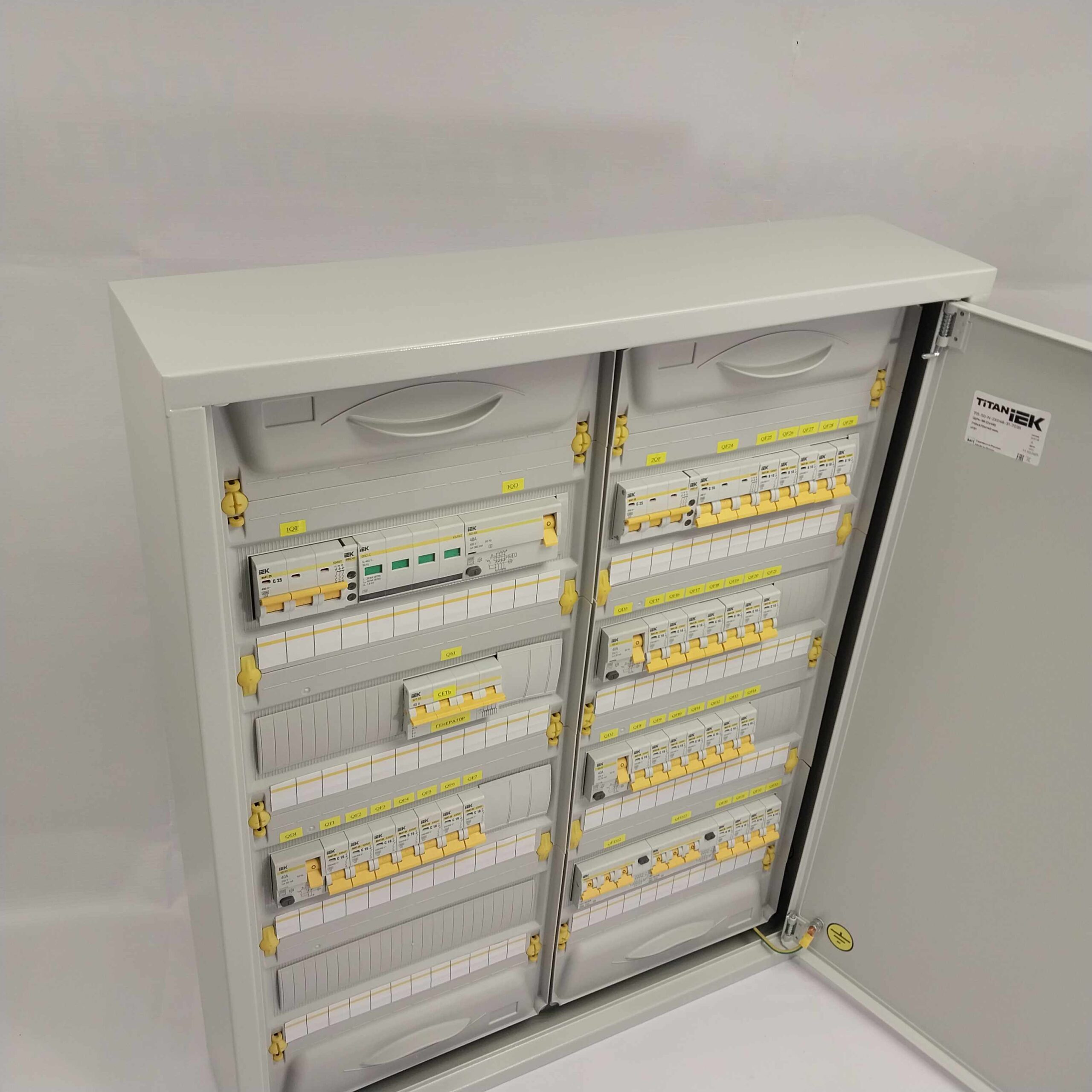

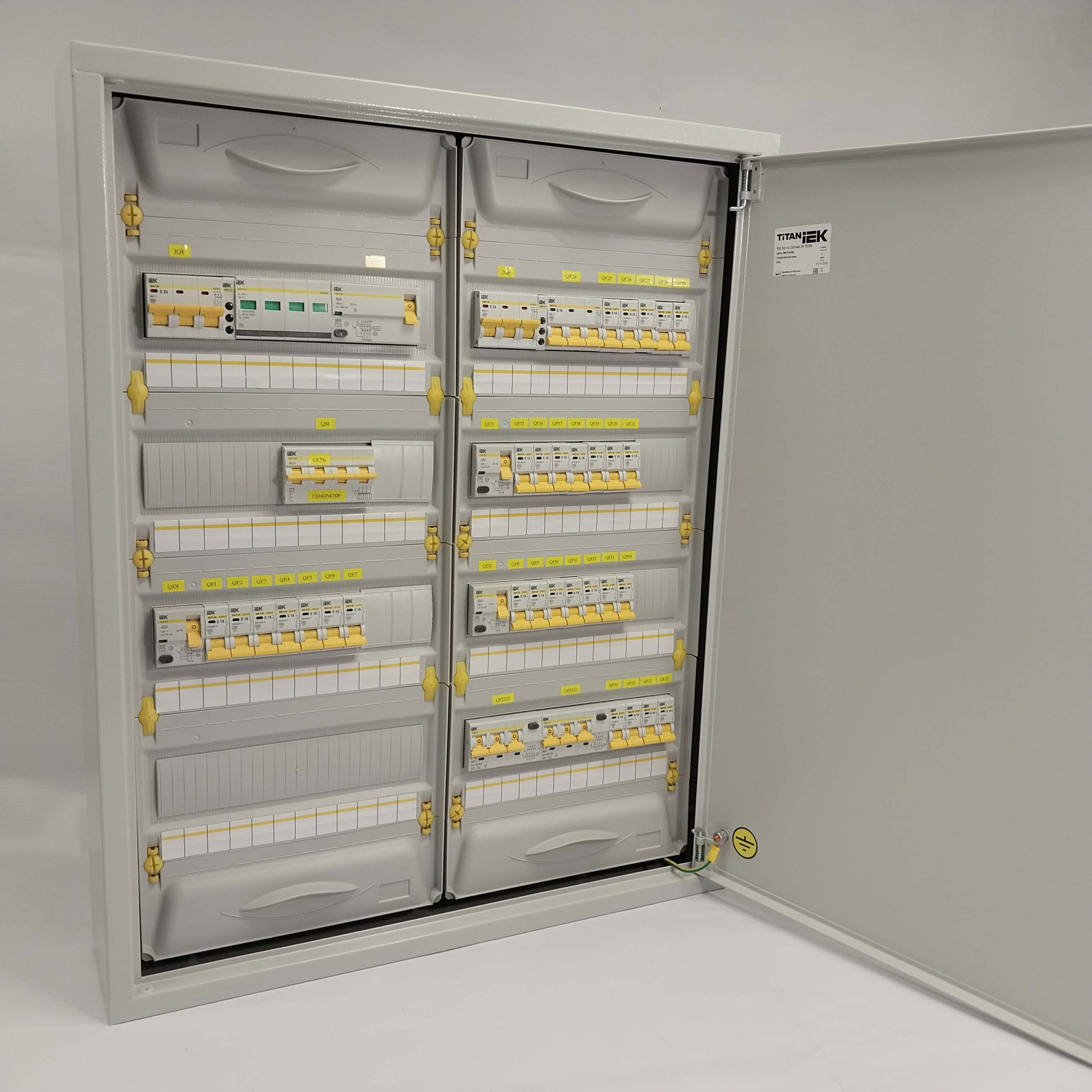

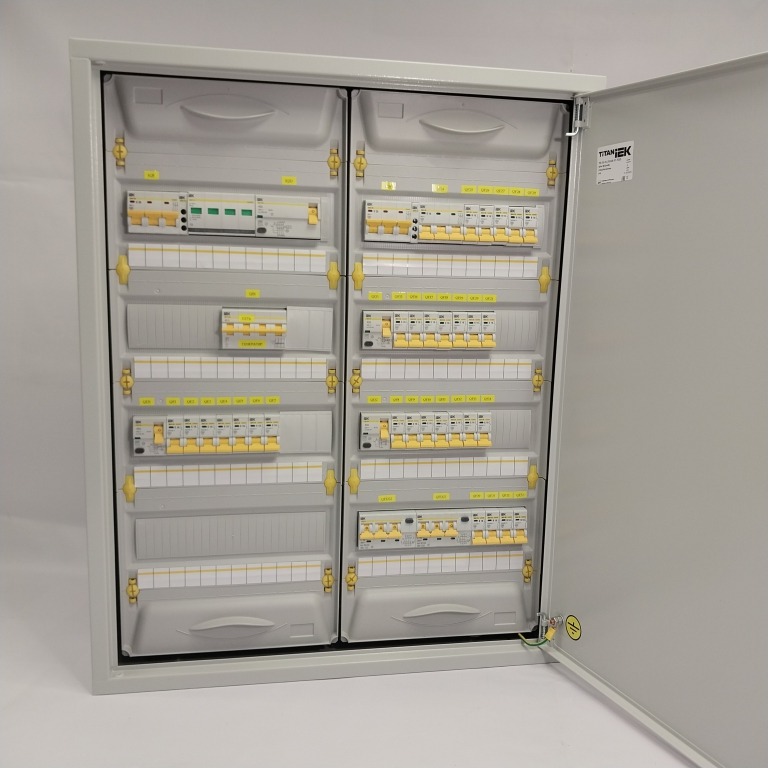

• Наружное исполнение. Корпус металлический. Большой – 96 Модулей (2х48). 710х570х140мм. Цвет серый. IP31. Одна дверь.

Скачать – Схема однолинейная ЩР-Н.ЭП-1021 25А 32А 40А

• Щит распределительный ЩР-Н.ЭП-1021 предназначен для организации электроснабжения частного дома, коттеджа, офисного пространства (здания) или небольшого производства.
• При проектировании данного изделия особое внимание было уделено обеспечению безопасности защищаемого объекта, возможности подключения резерва и удобству присоединения отходящих групп. Помимо основных защит по току перегрузки и току короткого замыкания, защиты от прикосновения к открытым токопроводящим элементам, предусмотрена защита от импульсных перенапряжений (ОПС1-C 4п 20кА) в сети и противопожарная защита (селективное УЗО 300 мА).
• Для возможности подключения резервного генератора в щите расположен дополнительный трехполюсный автоматический выключатель на 25А, а также трехпозиционный выключатель-разъединитель на 40А, который исключает возможность включения встречного напряжения сеть-генератор.
• На основном и резервном вводах расположены индикаторы наличия напряжения.

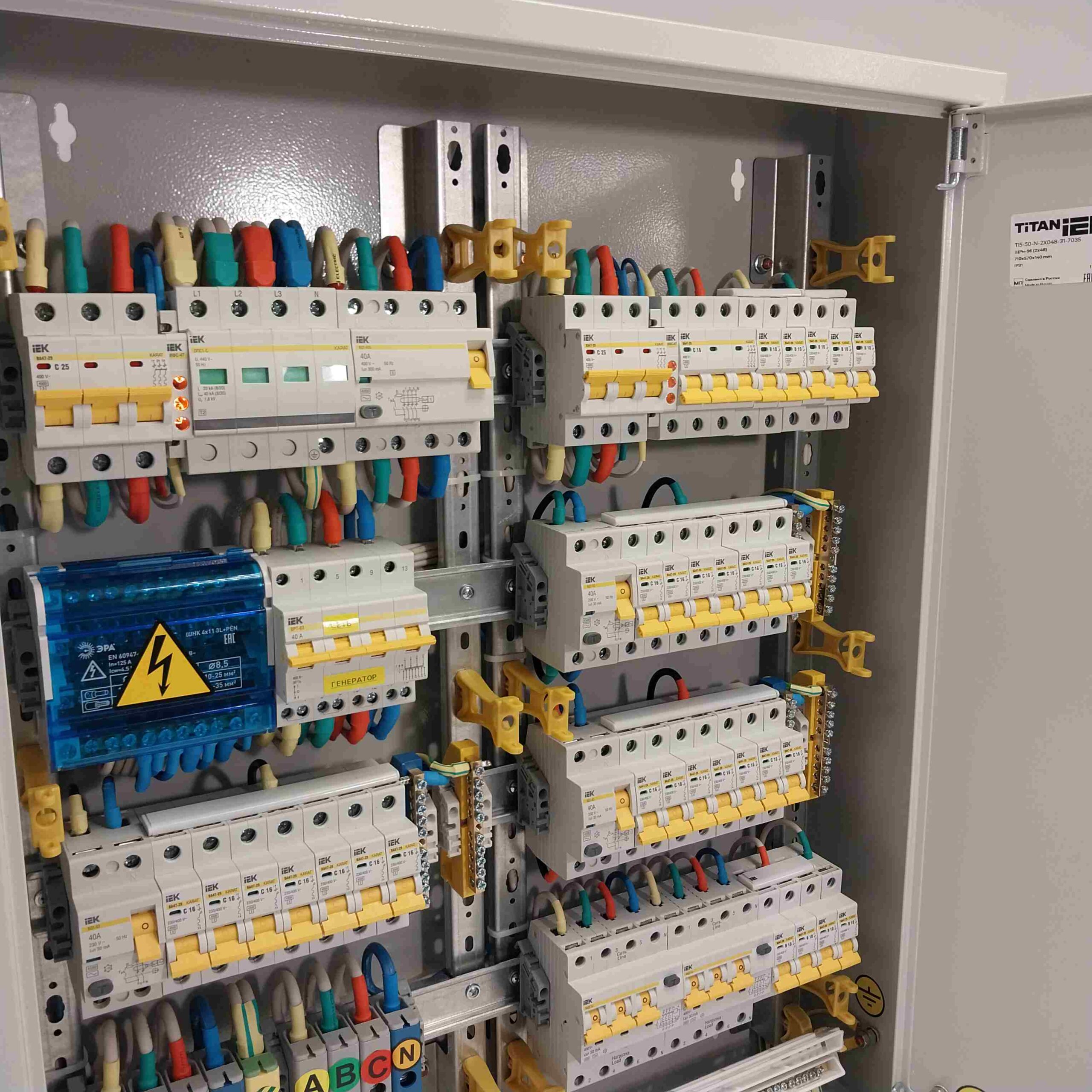

• Все расключения выполнены с применением распределительного блока, проводами ГОСТ с завышенным сечением, что позволит, в будущем, иметь возможность замены оборудования с более высокими номинальными токами. Присоединения выполнены через обжимные наконечники с применением термоусаживаемой трубки. Такие решения обеспечивают максимальную безопасность щита, равномерное распределение нагрузки по фазам.
• Щит распределительный ЩР-Н.ЭП-1021 собран на надежном модульном оборудовании IEK.
• Каждое изделие, перед отгрузкой, проходит испытание с обязательной подачей напряжения.

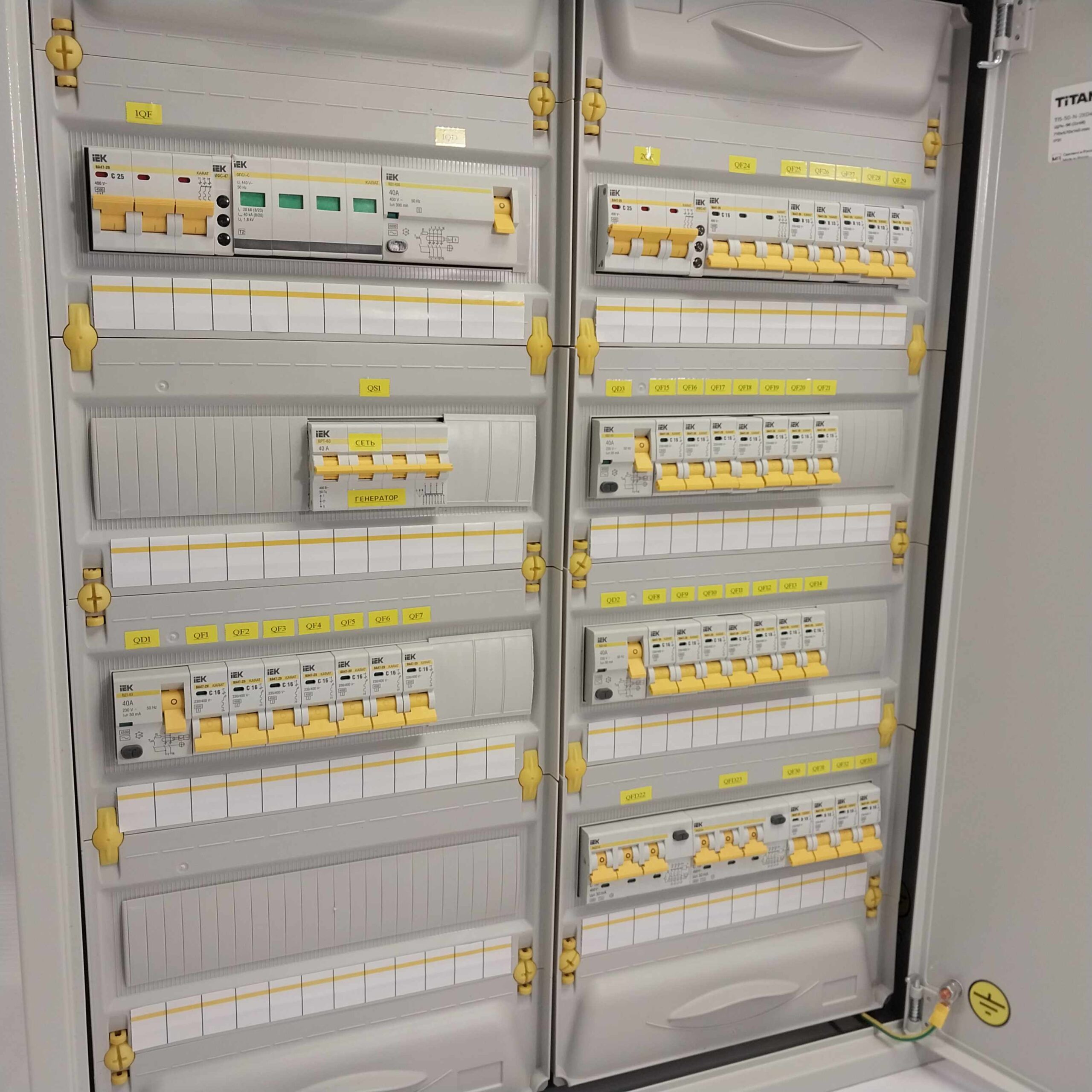

Комплектация ЩР-Н.ЭП-1021:

1. Основной ввод (от сети).

• Автоматический выключатель ВА47-29 3п С 25А. Есть возможность замены на 32А, 40А.
• Пофазная индикация наличия напряжения на основном вводе.
• Ограничитель импульсных перенапряжений ОПС1-C 4п 20кА. Защита электрооборудования от коммутационных и грозовых перенапряжений.

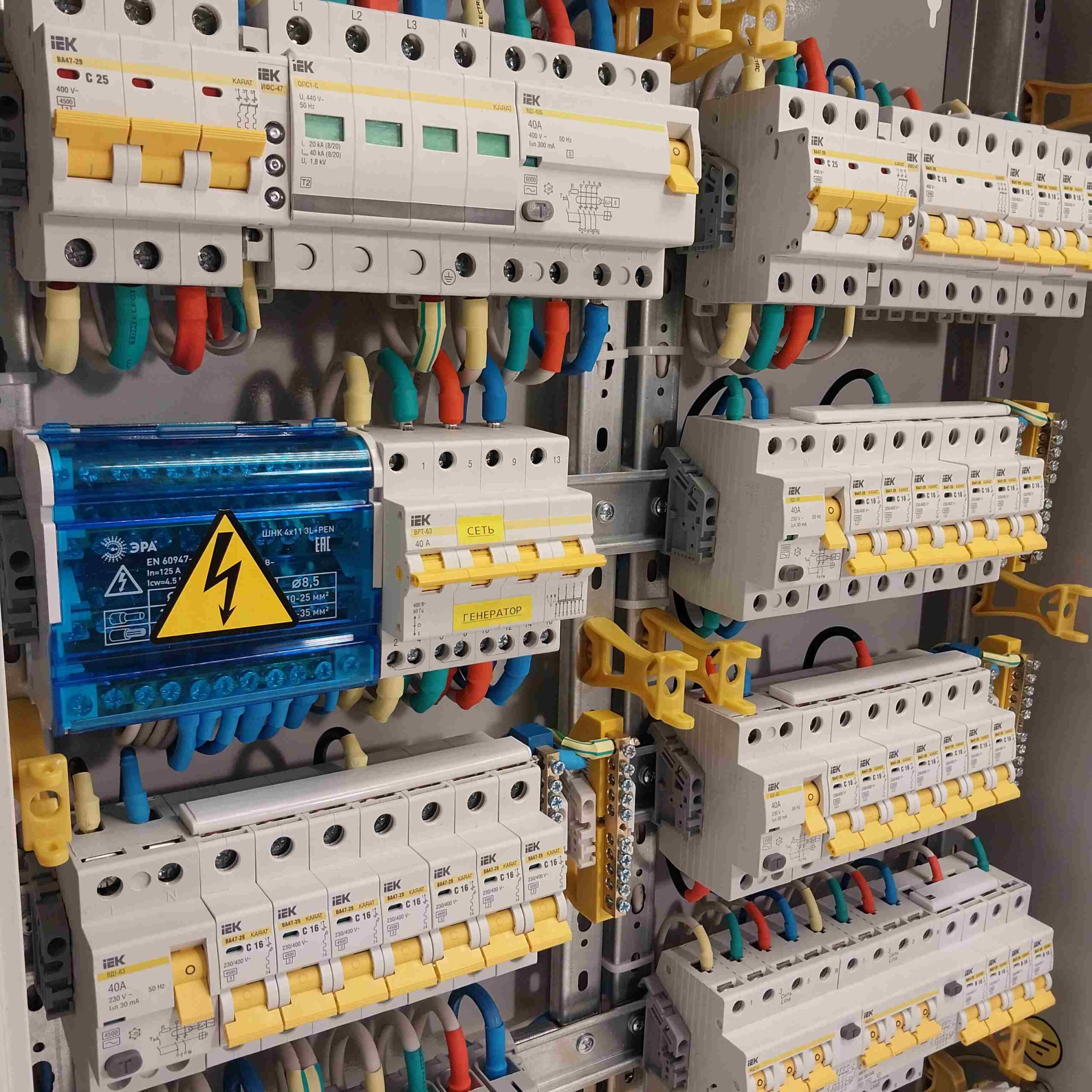

• Противопожарное устройство защитного отключения УЗО ВД1-63S 4Р 40А 300 мА селективное, электромеханическое, с выдержкой времени на отключение.

2. Резервный ввод (генератор).

• Автоматический выключатель ВА47-29 3п С 25А. Есть возможность замены на 32А, 40А.
• Пофазная индикация наличия напряжения на основном вводе.

3. Выключатель-разъединитель трехпозиционный ВРТ-63 4P 40 А.

Обеспечивает возможность переключения между основным и резервным вводом. Имеет нулевое положение. Исключается возможность встречного включения сети и генератора.

4. Фаза А. Розеточные сети или другие потребители.

• Устройство защитного отключения УЗО 2п ВД1-63 40A 30мA(Электромеханическое).
• Автоматический выключатель ВА47-29 16А C ВА47-29 4.5кА 1п – 7 шт.

5. Фаза B. Розеточные сети или другие потребители.

• Устройство защитного отключения УЗО 2п ВД1-63 40A 30мA(Электромеханическое).
• Автоматический выключатель ВА47-29 16А C ВА47-29 4.5кА 1п – 7 шт.

6. Фаза С. Розеточные сети или другие потребители.

• Устройство защитного отключения УЗО 2п ВД1-63 40A 30мA(Электромеханическое).
• Автоматический выключатель ВА47-29 16А C ВА47-29 4.5кА 1п – 7 шт.

7. Трехфазные потребители.

• Автоматический выключатель дифференциального тока АВДТ 34 C16 30мА 4п – 2 шт. Есть возможность замены на 25А.
• Автоматический выключатель 16А C ВА47-29 4.5кА 3п – 1 шт. Есть возможность замены на 25А.

8. Освещение или другие потребители.

• Автоматический выключатель 10А В ВА47-29 4.5кА 1п – 12 шт.

Надежное и недорогое решение для вашего дома, коттеджа или офиса!

Щит ЩР-Н.ЭП-1021 готов к подключению!
